Доступны к заказу узлы и запасные части Riso ComColor 7110

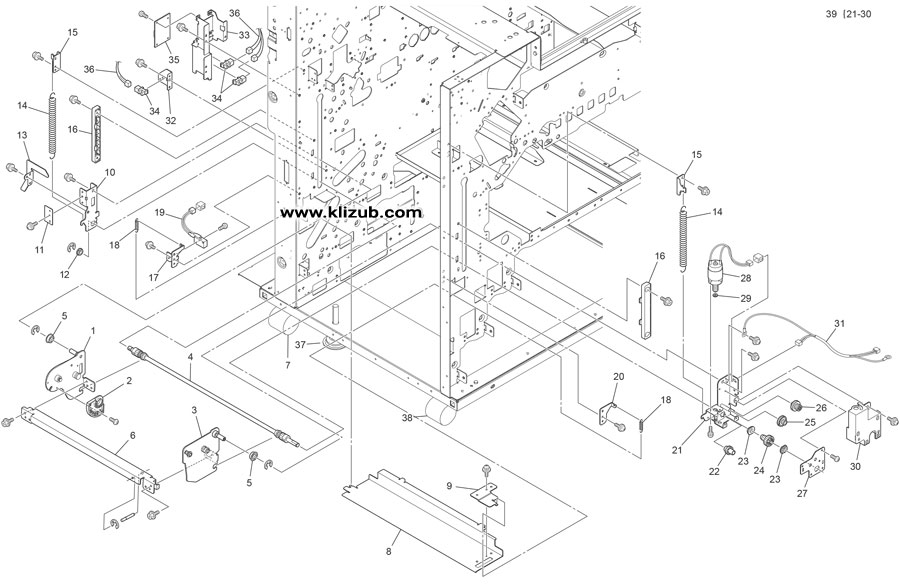

External Paper Feed Tray (1)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
1 -1 | 050-79727-000 | FRAME_FEED_TRY_R_AS | ||
1 -2 | 050-79736-009 | GEAR_FEEDTRY | ||
1 -3 | 050-84189-008 | FRAME_FT_F_AS_2 | ||
1 -4 | 050-75112-000 | ELEVATOR SHAFT_ASSY | ||
1 -5 | 600-50057-006 | BEARING FLAW678ZZA | ||
1 -6 | 050-79728-006 | STAY_EXIT_ASSY | ||
1 -7 | 651-00060-005 | CASTER 2 | ||
1 -8 | 050-79730-000 | LOWER_FRAME | ||
1 -9 | 023-12206-008 | SUPPORT LOWER LIMIT FRAME P.-F | ||
1 -10 | 050-79732-003 | HOOK_SRG_R | ||
1 -11 | 024-12216-000 | PLATE PAPER VOLUME DETECTION | ||
1 -12 | 651-00018-009 | METAL F8x13/12x5:16x2 | ||
1 -13 | 024-12214-008 | FCC GUIDE | ||
1 -14 | 050-79731-007 | SPRING_E | ||
1 -15 | 023-12203-009 | BRACKET LOWER LIMIT FRAME P.-F | ||
1 -16 | 023-12201-103 | ELEVATOR RACK P.-F. | ||
1 -17 | 050-79733-000 | SP_BASE_R | ||
1 -18 | 050-79737-005 | SPRING_L_SNR | ||
1 -19 | 023-53023-104 | ELEVATOR SAFETY SW | ||
1 -20 | 023-12251-003 | BRACKET F SPG LOWER SAFETY SW | ||
1 -21 | 023-12234-303 | MOTOR CHASSIS ELEVATOR SPRING | ||
1 -22 | 612-80011-001 | GEAR M0.8X23+M0.8X14 | ||
1 -23 | 023-12244-104 | ELEVATOR MOTOR COLLAR | ||
1 -24 | 612-10009-107 | GEAR M1X24 | ||
1 -25 | 612-80012-008 | GEAR M0.8X30+M0.8X14 | ||
1 -26 | 612-80013-004 | GEAR M0.8X29+M1X14 | ||
1 -27 | 023-12223-000 | GEAR COVER ELEVATOR MOTOR | ||
1 -28 | 023-75906-000 | MOTOR ASSY(CWRS-445PA) | ||
1 -29 | 030-19205-001 | SUPPORT CLAMP WORM | ||
1 -30 | 023-12247-006 | COVER ELEVATOR MOTOR | ||
1 -31 | 050-79797-008 | WIRE HARNESS OR2ELV_CBL | ||
1 -32 | 023-12233-307 | BRACKET LOWER LIMIT SENSOR | ||
1 -33 | 024-12209-101 | BRACKET JUNCTION PCB | ||
1 -34 | 444-30008-100 | SENSOR LG248NL1 | ||
1 -35 | 050-50903-208 | PF-RELAY-PCB | - | |
1 -36 | 050-79862-101 | WIRE HARNESS | - | |
1 -37 | 050-79589-006 | LEVELLER | - | |
1 -38 | 050-79588-000 | CASTER | - | |
1 -39 | 023-75078-107 | ELEVATOR MOTOR ASSY | ASSY of No.1-2130 |

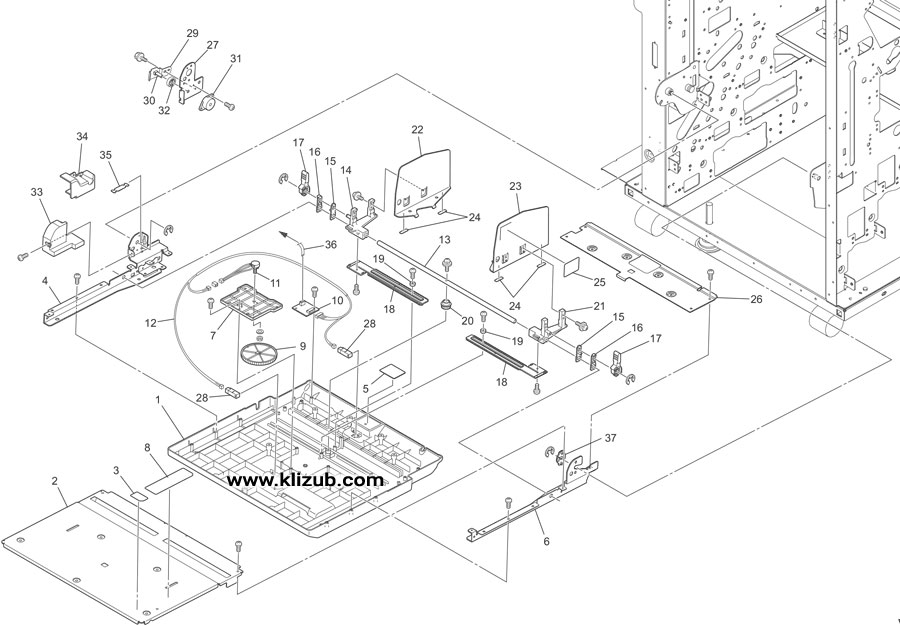

External Paper Feed Tray (2)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
2 -1 | 024-12101-408 | FEED TRAY COVER | ||
2 -2 | 047-12001-009 | PFT TABLE L | ||
2 -3 | 050-12079-003 | SEAL PFT SET | ||
2 -4 | 050-12023-008 | FRAME R PFT | ||
2 -5 | 020-11520-106 | L.O. SHEET | ||
2 -6 | 050-12021-102 | FRAME F PFT | ||
2 -7 | 024-12127-008 | BRACKET POTENTIOMETER | ||
2 -8 | 050-12078-007 | SEAL PFT CLOSE | ||
2 -9 | 612-10039-006 | GEAR M1X72X6 | ||
2 -10 | 024-12602-202 | PF-TRAY-PCB | ||
2 -11 | 021-51032-306 | POTENTIOMETER ASSY | ||
2 -12 | 024-12608-200 | WIRE HARNESS PF TRAY INNER | ||
2 -13 | 024-12105-004 | SHAFT PF TRAY | ||
2 -14 | 030-14124-100 | SLIDER R PAPER GUIDE | ||
2 -15 | 030-14130-003 | LOCK B PAPER GUIDE | ||
2 -16 | 030-14129-005 | LOCK A PAPER GUIDE | ||
2 -17 | 024-12120-003 | LEVER FENCE LOCK | ||
2 -18 | 024-12110-008 | SLIDE RACK P-F-T | ||
2 -19 | 030-14133-002 | COLLAR SLIDE RACK P-F-T | ||
2 -20 | 612-12103-003 | GEAR M1X16X3.2 | ||
2 -21 | 030-14126-103 | SLIDER F PAPER GUIDE | ||
2 -22 | 024-12107-104 | FENCE TRAY R | ||
2 -23 | 024-12106-108 | FENCE TRAY F | ||
2 -24 | 024-12123-002 | FENCE SHEET | ||
2 -25 | 024-12121-000 | SEAL FENCE SET | ||
2 -26 | 050-12026-104 | PFT TABLE S | ||
2 -27 | 050-12071-002 | BRACKET ONE-WAY HINGE | ||
2 -28 | 444-33013-007 | SENSOR PS124TD1 | ||
2 -29 | 050-12072-009 | COVER HINGE | ||
2 -30 | 024-12109-000 | SHAFT HINGE | ||
2 -31 | 610-10011-000 | ONE WAY HINGE OWHF6-0.6NLS | ||
2 -32 | 612-10036-104 | GEAR M1X20X7 | ||
2 -33 | 050-79734-006 | COVER_FFC | ||
2 -34 | 050-79735-002 | COVER_FFC_G | ||
2 -35 | 024-12125-005 | FCC HOLDER | ||
2 -36 | 050-12907-003 | WIRE HARNESS PF TRAY | ||
2 -37 | 024-12119-005 | FIXED PLATE PFT | ||
2 -38 | 050-75113-007 | PAPER FEED TRAY | ASSY of No.2-132 |

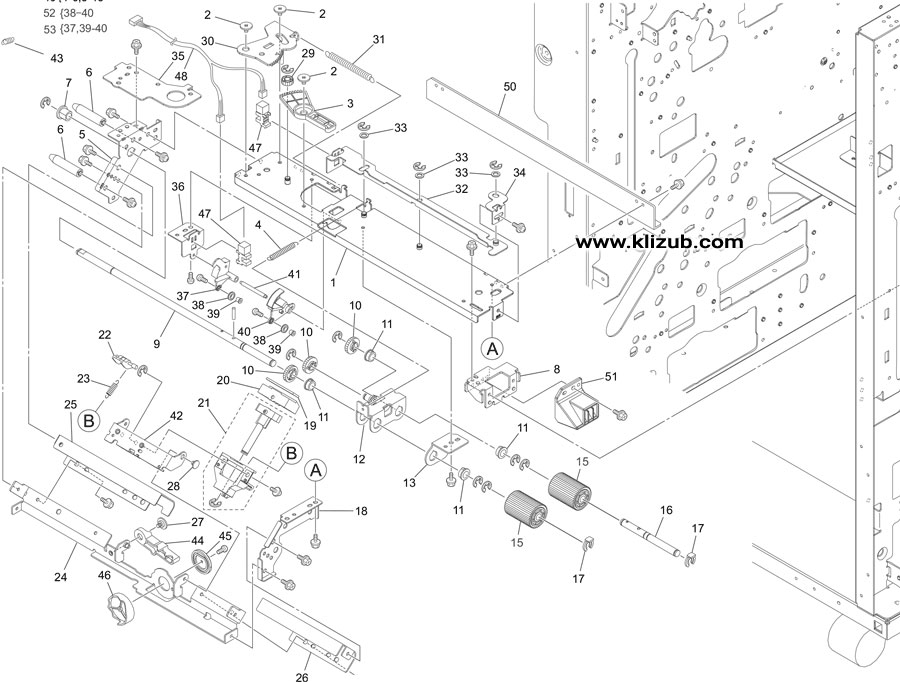

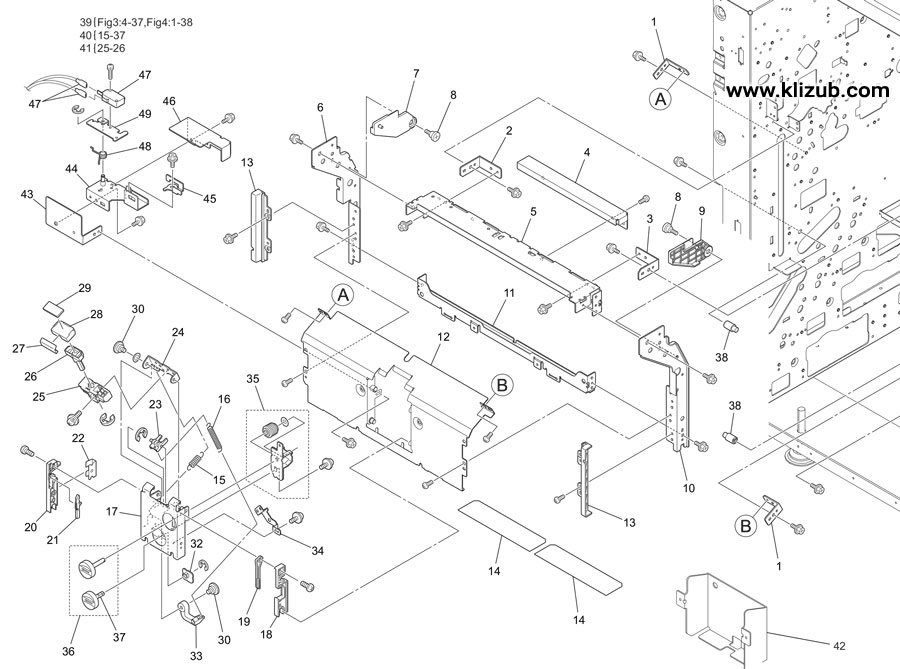

1st Paper Feed (1)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
3 -1 | 050-79738-001 | BRACKET_EXFEED | ||
3 -2 | 050-79741-002 | BRACKET_L_G_R | ||
3 -3 | 050-79739-008 | BRACKET_L_G_F | ||
3 -4 | 050-12054-000 | COVER WIRE HARNESS PFT | ||
3 -5 | 050-12015-005 | STAY PFT | ||
3 -6 | 050-12017-105 | SIDE FRAME PFT R | ||
3 -7 | 050-12057-000 | LEVER PFT COVER R | ||
3 -8 | 635-00004-004 | STEPPED SCREW F8X2.3 M4X4.4 | ||
3 -9 | 050-12058-006 | LEVER PFT COVER F | ||
3 -10 | 050-12016-001 | SIDE FRAME PFT F | ||
3 -11 | 050-12018-004 | STAY GUIDE PLATE | ||
3 -12 | 050-12009-404 | GUIDE PLATE LOWER | ||
3 -13 | 050-12046-105 | GUIDE BLOCK ELEVATOR | ||
3 -14 | 050-12074-109 | EXTENSION SHEET GUIDE PLATE LOWER | ||
3 -15 | 023-12429-201 | SPRING ANGLE ADG. STRIPPER | ||
3 -16 | 023-12403-008 | SPRING TENSION STRIPPER | ||
3 -17 | 052-12011-004 | BASE STRIPPER UNIT | ||
3 -18 | 023-12431-001 | GUIDE BLOCK FRONT STRIPPER UNIT | ||
3 -19 | 023-12430-005 | UNFIX LEVER STRIPPER UNIT | ||
3 -20 | 052-12010-008 | FIXED BLOCK | ||
3 -21 | 023-12428-108 | LOCK LEVER STRIPPER UNIT | ||
3 -22 | 018-31614-001 | GROUND SPRING ROLLER SYSTEM | ||
3 -23 | 023-12412-007 | ARM STRIPPER PRESSURE | ||
3 -24 | 023-12402-109 | BRACKET STRIPPER BASE | ||
3 -25 | 023-12408-204 | HOUSING STRIPPER RZ-L | ||
3 -26 | 023-12404-101 | SHAFT STRIPPER RZ-L | ||
3 -27 | 019-11832-107 | COVER F STRIPPER PAD | ||
3 -28 | 019-11831-100 | BASE F STRIPPER PAD | ||
3 -29 | 019-11833-006 | STRIPPER PAD 70 | ||
3 -30 | 635-00002-001 | STEPPED SCREW F6X2.2 M4X2.5 | ||
3 -32 | 024-12403-005 | CAM STRIPPER | ||
3 -33 | 024-12405-008 | STRIPPER ADJ ARM | ||
3 -34 | 024-12406-004 | PLATE STRIPPER SHAFT CATCH | ||
3 -35 | 023-12409-308 | WORM GEAR BOX STRIPPER UNIT | ||
3 -36 | 023-12405-000 | ADJ DIAL STRIPPER | ||
3 -37 | 023-12404-206 | SHAFT STRIPPER CAM | ||
3 -38 | 050-79740-006 | STUD_EXFEED | ||
3 -39 | 052-75210-007 | EXTERNAL PAPER FEED SU | ASSY of No.3-437/No.4-138 | |
3 -40 | 024-75072-106 | STRIPPER UNIT | ASSY of No.3-1537 | |
3 -41 | 023-12434-000 | STRIPPER ASSY RZ | ASSY of No.3-2526 | |
3 -43 | 052-12013-007 | BRACKET STRIPPER SAFE SW | ||
3 -44 | 052-12016-006 | SW BASE PLATE STRIPPER SAFE SW | ||
3 -45 | 052-12015-000 | SW LEVER STRIPPER SAFE SW | ||
3 -46 | 052-12019-005 | SW COVER PLATE STRIPPER SAFE SW | ||
3 -47 | 023-53024-100 | DRUM SAFETY SW | ||
3 -48 | 023-28403-105 | SPRING SAFETY SW | ||
3 -49 | 024-28059-100 | BRACKET SAFETY SW |

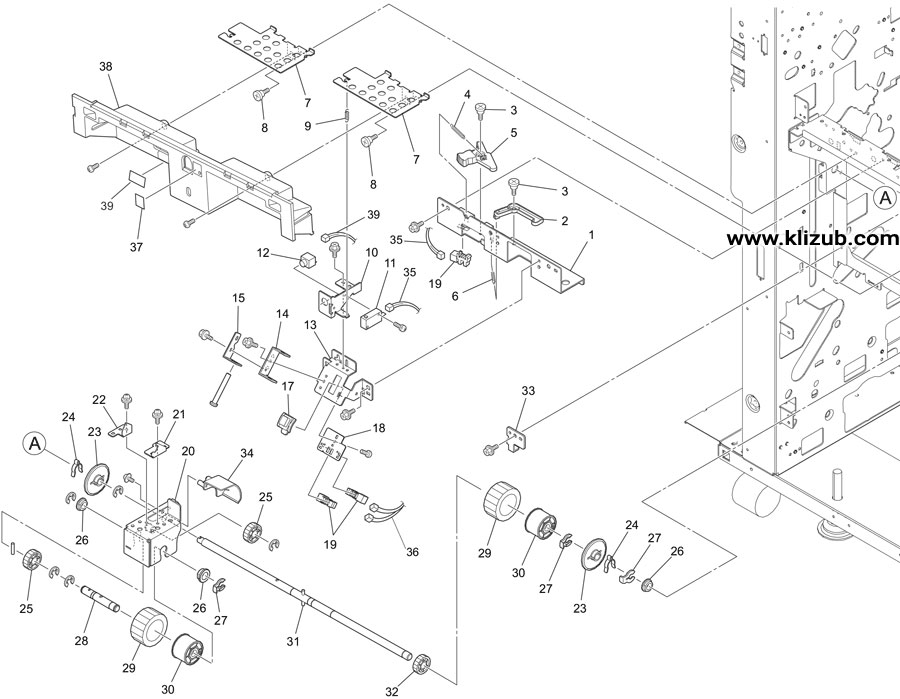

1st Paper Feed (2)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
4 -1 | 050-12008-009 | STAY 1ST PAPER FEED | ||
4 -2 | 050-12007-002 | ARM P.-F.PRESSURE ADJ. | ||
4 -3 | 635-00001-005 | STEPPED SCREW F6X1.8 M3X4 | ||
4 -4 | 023-12313-106 | SPRING PF PRESSURE ADJ. LEVER | ||
4 -5 | 050-12006-006 | P.-F. PRESSURE ADJ. LEVER | ||
4 -6 | 020-11811-208 | SPRING B P.-F.PRESSURE ADJ. | ||
4 -7 | 050-12014-009 | UPPER GUARD | ||
4 -8 | 635-00004-004 | STEPPED SCREW F8X2.3 M4X4.4 | ||
4 -9 | 023-12344-001 | SPRING ELEVATOR SAFETY SW UPPER | ||
4 -10 | 050-12012-006 | E SW PLATE | ||
4 -11 | 023-53023-104 | ELEVATOR SAFETY SW | ||
4 -12 | 021-51030-109 | PUSH BUTTON SW ASSY 2 | ||
4 -13 | 050-12005-000 | BRACKET A UPPER LIMIT SENSOR | ||
4 -14 | 046-12301-005 | BRACKET B UPPER LIMIT SENSOR | ||
4 -15 | 046-12302-001 | SUPPORT PLATE UPPER LIMIT SENSOR | ||
4 -17 | 030-14347-002 | BASE UPPER LIMIT ADJ. SCREW | ||
4 -18 | 023-12325-007 | BRACKET UPPER LIMIT SENSOR | ||
4 -19 | 444-30008-100 | SENSOR LG248NL1 | ||
4 -20 | 050-12003-104 | FRAME BRACKET PICK-UP | ||
4 -21 | 023-12308-005 | ACTUATOR UPPER LIMIT CARD P.-F.-T | ||
4 -22 | 023-12334-006 | ACTUATOR UPPER LIMIT STD P.-F.-T | ||
4 -23 | 052-12001-009 | PAPER GUIDE ROLLER | ||
4 -24 | 000-06123-104 | STOPPER PAPER GUIDE ROLLER | ||
4 -25 | 612-11300-107 | GEAR M0.8X34X8.5 | ||
4 -26 | 607-16001-000 | METAL F10X15/14X6 18X2 | ||
4 -27 | 019-11812-106 | LOCK RING | ||
4 -28 | 023-12330-000 | SCRAPER SHAFT PICKUP | ||
4 -29 | 035-14303-001 | RUBBER PICK-UP ROLLER | ||
4 -30 | 021-14302-204 | CORE PICK-UP ROLLER | ||
4 -31 | 052-75201-008 | SHAFT PICK-UP ROLLER SU | ||
4 -32 | 612-10021-107 | GEAR M0.8X33X7.4 | ||
4 -33 | 052-12009-000 | SUPPORT PICK-UP ROLLER SHAFT | ||
4 -34 | 052-12003-001 | PICK-UP COVER 2 | ||
4 -35 | 052-53009-006 | WIRE HARNESS O-PFUNIT | ||
4 -36 | 050-12906-104 | JUNCTION HARNESS UPPER LIMIT SENS | ||
4 -37 | 030-04034-006 | SEAL P.-F.-T DOWN | ||
4 -38 | 050-12013-002 | COVER P.-FEED | ||
4 -39 | 550-21173-001 | SEAL : P.-FEED PRESSURE PIC | ||
4 -41 | 052-75210-007 | EXTERNAL PAPER FEED SU | ||
4 -42 | 021-14301-208 | PICK-UP ROLLER |
Internal Paper Feed Tray
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
5 -1 | 050-79714-102 | BRACKET_TR_R | ||
5 -2 | 050-79713-106 | BRACKET_TR_L | ||
5 -3 | 052-75223-303 | TRAY UNIT SU | ||
5 -4 | 052-65012-002 | MAIN UNIT TRAY | ||
5 -5 | 050-65508-003 | END FENCE | ||
5 -6 | 052-65009-001 | SLIDER PAPER SIZE DET | ||
5 -7 | 050-65539-103 | RACK PAPER SIZE DET | ||
5 -8 | 030-21306-001 | L.O. SHEET | ||
5 -9 | 050-65506-108 | GUIDE FENCE F | ||
5 -10 | 050-65511-004 | SPRING GUIDE FENCE F | ||
5 -11 | 050-65510-008 | LEVER GUIDE FENCE | ||
5 -12 | 052-65014-005 | TRAY CATCH | ||
5 -13 | 612-10060-005 | GEAR M1X36X4 | ||
5 -14 | 050-65516-103 | SECTOR GEAR SIZE DET. | ||
5 -15 | 050-65582-106 | GEAR COVER | ||
5 -16 | 050-65534-101 | CENTER GEAR | ||
5 -17 | 052-65083-007 | DRIVE GEAR BOTTOM PLATE2 | ||
5 -18 | 052-65007-009 | MID SHAFT BOTTOM PLATE | ||
5 -19 | 052-65006-002 | MID GEAR BOTTOM PLATE | ||
5 -20 | 050-65546-100 | SHIELD PLATE PAPER VOLUME | ||
5 -21 | 050-65536-007 | INTERLOCK PUSHER | ||
5 -22 | 050-65507-007 | GUIDE R | ||
5 -23 | 050-65513-201 | LOCK GUIDE | ||
5 -24 | 050-65512-108 | LEVER GUIDE R | ||
5 -25 | 052-65004-000 | BRACKET BOTTOM PLATE TRAY | ||
5 -26 | 050-65505-004 | SHAFT BOTTOM PLATE TRAY | ||
5 -27 | 052-65008-005 | BOTTOM PLATE TRAY | ||
5 -28 | 050-65533-105 | SUPPORT SHAFT BOTTOM PLATE | ||
5 -29 | 050-65545-006 | SEAL PAPER LENGTH | ||
5 -30 | 052-65001-000 | SEAL GUIDE | ||
5 -31 | 050-65540-004 | SPRING SIZE DET. | ||
5 -32 | 052-65013-009 | ROLLER TRAY RAIL | ||
5 -33 | 052-65071-009 | BRACKET ELEVATOR TRAY | ||
5 -34 | 050-74044-001 | 445 CCW MOTOR | ||
5 -35 | 052-65064-100 | PAPER GUIDE | ||
5 -36 | 052-65023-004 | COUPLING 2 ELEVATOR MOTOR | ||
5 -37 | 052-65022-008 | CASE 2 COUPLING | ||
5 -38 | 050-65563-101 | JOINT SPRING | ||
5 -39 | 052-65024-000 | COVER PLATE P-VOLUME DET SENSOR | ||
5 -40 | 444-30010-007 | SENSOR LG285D1 | ||
5 -42 | 023-28403-105 | SPRING SAFETY SW | ||
5 -43 | 024-28059-100 | BRACKET SAFETY SW | ||
5 -44 | 023-53026-103 | DRIVE INTERLOCK SAFETY SW | ||
5 -45 | 050-65562-105 | COVER E MOTOR | ||
5 -46 | 612-80052-000 | GEAR M0.8X31+M0.8X14 | ||
5 -47 | 612-80012-008 | GEAR M0.8X30+M0.8X14 | ||
5 -49 | 052-65021-001 | JOINT GEAR DRIVE | ||
5 -50 | 612-80052-000 | GEAR M0.8x31+M0.8x14 | ||
5 -51 | 612-80038-007 | GEAR M0.8X34+M0.8X18 | ||
5 -52 | 651-00082-009 | GEAR M0.8X37+M1X15G | ||
5 -53 | 651-00083-005 | GEAR M0.8X36+M0.8X14G | ||
5 -54 | 052-65034-006 | TRAY RAIL L | ||
5 -55 | 052-65066-005 | COVER PLATE MAINTENANCE ARM | ||
5 -56 | 052-65025-007 | BRACKET PAPER SIZE DET. SENSOR | ||
5 -57 | 444-30008-100 | SENSOR LG248NL1 | ||
5 -58 | 050-65916-101 | WIRE HARNESS TRAY PAPER SIZE SENSOR | ||
5 -59 | 052-65029-002 | TRAY RAIL R | ||
5 -60 | 052-65026-003 | STOPPER R TRAY RAIL | ||
5 -61 | 052-65028-006 | COVER PLATE P-SIZE DET SENSOR | ||
5 -62 | 052-65027-000 | GUIDE R TRAY RAIL | ||
5 -63 | 052-65033-000 | STOPPER L TRAY RAIL | ||
5 -64 | 052-65037-005 | GUIDE L TRAY RAIL | ||
5 -65 | 052-65017-004 | ARM TRAY CATCH | ||
5 -66 | 052-65019-007 | SPRING TRAY CATCH | ||
5 -67 | 052-65016-008 | PIVOT TRAY CATCH | ||
5 -68 | 052-65018-000 | SHAFT TRAY CATCH | ||
5 -69 | 052-65015-001 | BRACKET TRAY CATCH | ||
5 -70 | 050-79774-008 | COVER_TR_SET | ||
5 -71 | 050-65543-100 | SEAL PAPER SIZE | ||
5 -72 | 050-65542-007 | SEAL TRAY NO. | ||
5 -73 | 052-75229-000 | TRAY ELEVATOR MOTOR ASSY SU | ||
5 -74 | 052-75222-005 | TRAY RAIL ASSY SU |
Internal Paper Feed Unit
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
6 -1 | N/A | |||
6 -2 | 635-00004-004 | STEPPED SCREW F8X2.3 M4X4.4 | ||
6 -3 | 050-65418-004 | PLATE SCRAPER RELEASE | ||
6 -4 | 050-65416-001 | SPRING SCRAPER PRESSURE | ||
6 -5 | 052-65043-005 | SUB SIDE FRAME R INTERNAL | ||
6 -7 | 607-15013-005 | METAL F8X12/10X12 16X2 | ||
6 -8 | 052-65048-007 | BRACKET UNIT FIX | ||
6 -9 | 050-65335-001 | SHAFT PICK-UP | ||
6 -10 | 612-00008-102 | GEAR M1X20X8 | ||
6 -12 | 050-65431-108 | PU ARM ASSY INTERNAL | ||
6 -13 | 050-65340-102 | BRACKET PAPER FEED INTERNAL | ||
6 -15 | 050-65358-001 | PICK-UP ROLLER ASSY INTERNAL | ||
6 -16 | 050-65336-008 | SHAFT PICK-UP ROLLER | ||
6 -17 | 030-21203-105 | LOCK RING ROLLER | ||
6 -18 | 052-65042-009 | SUB SIDE FRAME F INTERNAL | ||
6 -19 | 050-65407-100 | STRIPPER PAD | ||
6 -20 | 050-65348-103 | HOLDER STRIPPER | ||
6 -21 | 050-65426-104 | STRIPPER ASSY INTERNAL | ||
6 -23 | 050-65410-003 | SPRING STRIPPER | ||
6 -24 | 052-65038-001 | FIXED BRACKET STRIPPER | ||
6 -27 | 635-00004-004 | STEPPED SCREW F8X2.3 M4X4.4 | ||
6 -28 | 635-00002-001 | STEPPED SCREW F6X2.2 M4X2.5 | ||
6 -29 | 011-11514-000 | CENTER GEAR | ||
6 -30 | 050-65414-106 | PLATE SCRAPER RELEASE | ||
6 -31 | 050-65415-005 | SPRING SCRAPER RELEASE | ||
6 -32 | 050-65432-104 | LEVER UPPER LIMIT ADJ. | ||
6 -33 | 639-00001-004 | WASHER 6X10X0.9 | ||
6 -36 | 050-65413-100 | BRACKET PAPER DETECTION | ||
6 -37 | 052-65062-000 | ACTUATOR PAPER DETECTION | ||
6 -38 | 050-65417-008 | COLLAR 10X5.1X3 | ||
6 -39 | 050-65435-006 | SHAFT ACTUATOR | ||
6 -40 | 052-65063-103 | ACTUATOR UPPER LIMIT | ||
6 -41 | 050-65412-006 | SHAFT UPPER LIMIT | ||
6 -42 | 050-65350-000 | SUPPORT PLATE STRIPPER BASE | ||
6 -43 | 050-65411-000 | SPRING STRIPPER ANGLE ADJ | ||
6 -44 | 050-65419-000 | LEVER STRIPPER PRESSURE RELEASE | ||
6 -45 | 050-65421-005 | DIAL STRIPPER ANGLE ADJ | ||
6 -46 | 050-65409-005 | CAM STRIPPER ANGLE ADJ | ||
6 -47 | 444-30008-100 | SENSOR LG248NL1 | ||
6 -48 | 052-53011-000 | WIRE HARNESS PFUNITSNC | ||
6 -49 | 052-75224-008 | INTERNAL P.-F.-T. SU | ||
6 -50 | 052-65065-009 | COVER PLATE INTERNAL P-FEED | ||
6 -51 | 052-65049-003 | PAPER EJECT GUIDE | ||
6 -52 | 052-75203-000 | UPPER LIMIT ACTUATOR SU | ||
6 -53 | 052-75204-007 | PAPER DET ACTUATOR SU |

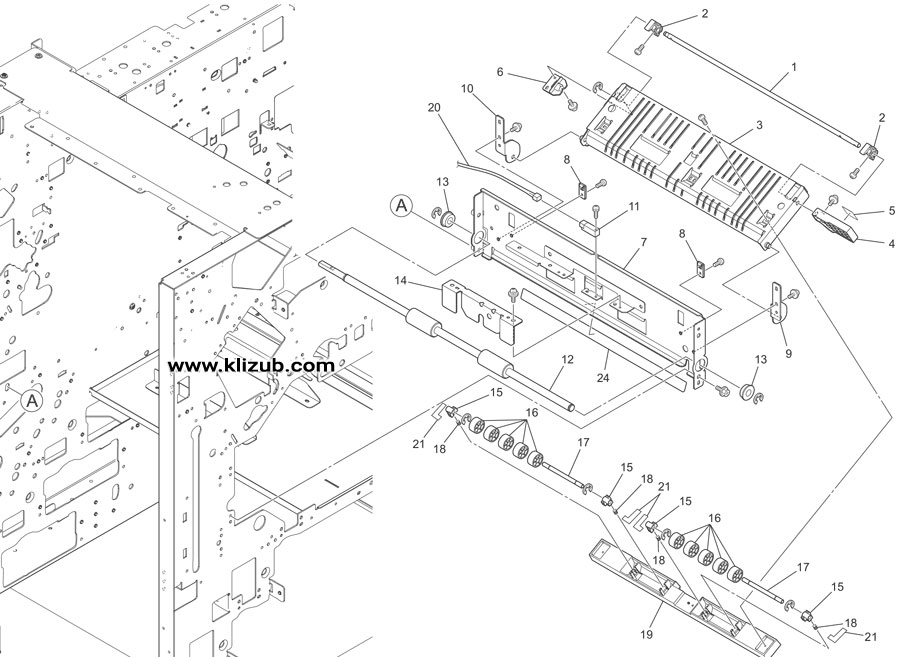

Vertical Transfer Unit A
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
7 -1 | 050-65399-107 | SHAFT JAM RELEASE | ||
7 -2 | 050-65201-102 | HOOK JAM RELEASE | ||
7 -3 | 050-65302-405 | DRIVEN ASSY VERTICAL TRANSFER UNI | ||
7 -4 | 050-65398-100 | LEVER JAM RELEASE | ||
7 -5 | 050-65213-003 | SEAL JAM RELEASE | ||
7 -6 | 050-62180-007 | LEVER LOCK EJECTION | ||
7 -7 | 050-65388-105 | BRACKET VERTICAL TRANSFER UNIT A | ||
7 -8 | 050-65387-001 | GUIDE JAM RELEASE LEVER | ||
7 -9 | 050-65389-004 | BRACKET GUIDE SUPPORT SHAFT F | ||
7 -10 | 050-65390-002 | BRACKET GUIDE SUPPORT SHAFT R | ||
7 -11 | 444-33013-007 | SENSOR PS124TD1 | ||
7 -12 | 052-65053-000 | ROLLER 5 VERTICAL TRANSFER | ||
7 -13 | 601-10195-004 | BEARING DDLF-1910ZZR | ||
7 -15 | 050-64328-206 | SOCKET DRIVEN ROLLER | ||
7 -16 | 050-65206-007 | VERTICAL TRANSFER DRIVEN ROLLER | ||
7 -17 | 050-55246-108 | SHAFT DRIVEN ROLLER 2 | ||
7 -18 | 050-65214-000 | SPRING VERTICAL TRANSFER UNIT A | ||
7 -19 | 050-65377-308 | BASE BRACKET DRIVEN ROLLER VTA | ||
7 -20 | 050-65901-007 | WIRE HARNESS VERTICAL TRANSFER U | ||
7 -21 | 050-64369-000 | SOCKET STOPPER | ||
7 -22 | 052-75221-009 | VERTICAL TRANSFER UNIT A SU | ||
7 -23 | 050-75012-006 | VT DRIVEN ROLLER ASSY SU | ||
7 -24 | 050-65218-005 | GUIDE SHEET VERTICAL A |

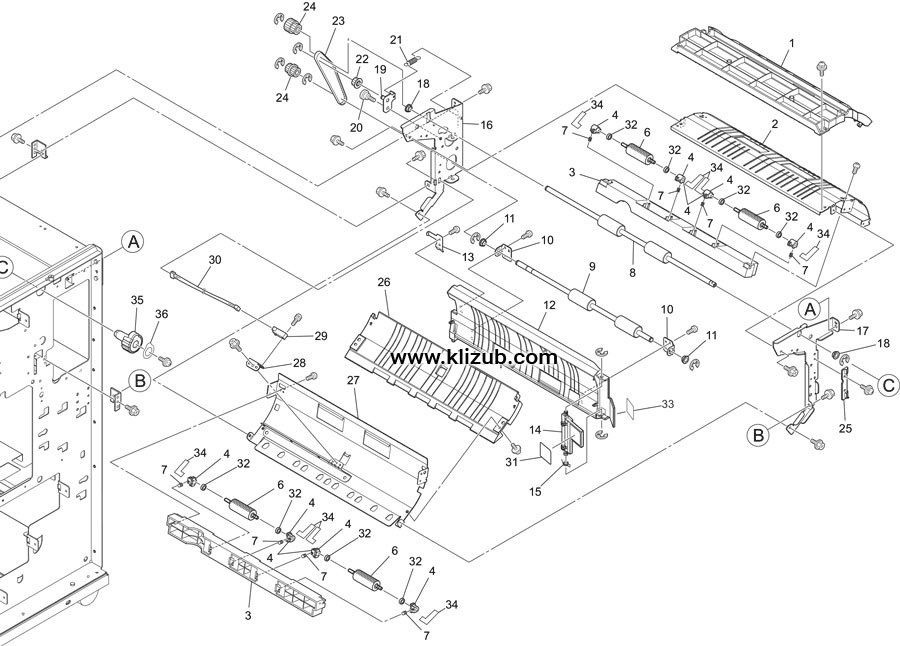

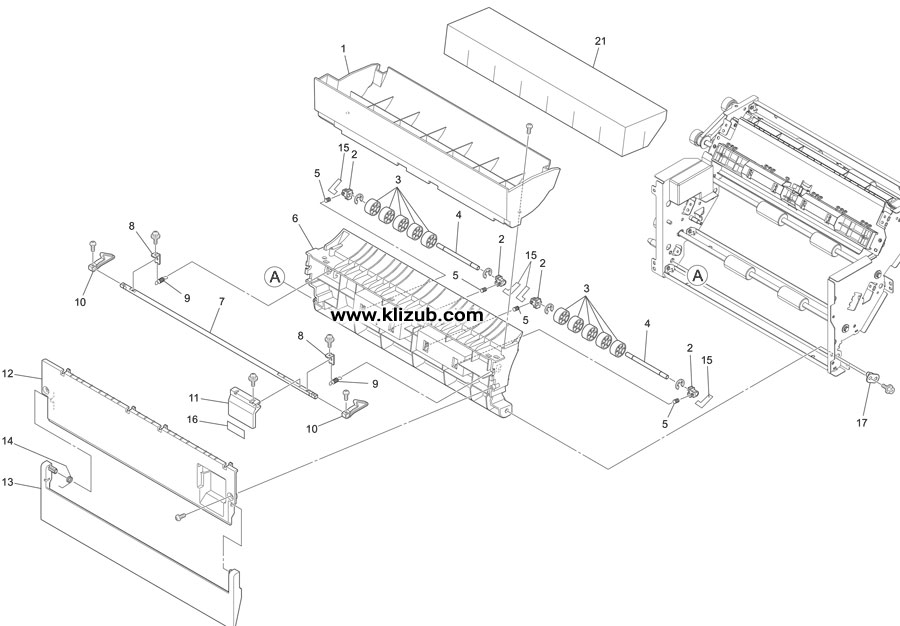

Vertical Transfer Unit B (1)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
8 -1 | 052-65059-009 | TRAY 3 TRANSFER GUIDE UPPER | ||
8 -2 | 050-64328-206 | SOCKET DRIVEN ROLLER | ||
8 -3 | 050-65206-007 | VERTICAL TRANSFER DRIVEN ROLLER | ||
8 -4 | 050-55246-108 | SHAFT DRIVEN ROLLER 2 | ||
8 -5 | 050-64307-101 | SPRING TRANSFER SWITCHBACK | ||
8 -6 | 052-65060-007 | TRAY 3 TRANSFER GUIDE LOWER | ||
8 -8 | 050-64344-007 | BRACKET SPRING | ||
8 -9 | 050-65209-103 | SPRING RELEASE LEVER VTB | ||
8 -10 | 050-64342-101 | JAM RELEASE HOOK SWITCHBACK A | ||
8 -11 | 050-64343-000 | JAM RELEASE LEVER SWITCHBACK A | ||
8 -12 | 050-65391-009 | LOWER COVER TRANSFER GUIDE TRAY3 | ||
8 -13 | 050-65394-008 | LOWER MOVABLE COVER TRANSFER GUID | ||
8 -14 | 050-65395-004 | SPRING LOWER MOVABLE COVER | ||
8 -15 | 050-64369-000 | SOCKET STOPPER | ||
8 -16 | 050-65212-007 | SEAL RELEASE LEVER | ||
8 -18 | 052-75225-004 | VERTICAL TRANSFER UNITB SU | ||
8 -19 | 052-75202-004 | VERTICAL TRANSFER B JAM RELEASE SU | ||
8 -20 | 050-75012-006 | VT DRIVEN ROLLER ASSY SU | ||
8 -21 | 050-65375-003 | NOISE REDUCTION SPONGE |

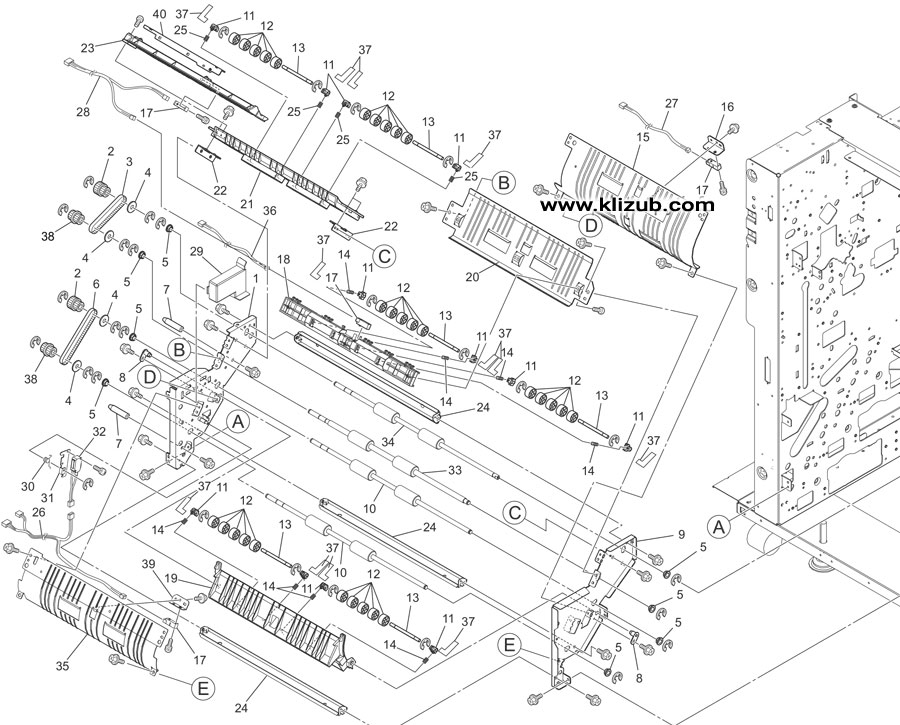

Vertical Transfer Unit B (2)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
9 -2 | 651-00092-004 | PULLEY 22S3M+30S2M | ||
9 -3 | 621-00008-004 | BELT 60-S2M-212 | ||
9 -4 | 639-00007-002 | WASHER 8X22X1.5 | ||
9 -5 | 607-15016-004 | METAL F8X11/10X5.5 | ||
9 -6 | 621-00014-004 | BELT 60-S2M-260 | ||
9 -10 | 050-65108-005 | ROLLER 1 VERTICAL TRANSFER | ||
9 -11 | 050-64328-206 | SOCKET DRIVEN ROLLER | ||
9 -12 | 050-65206-007 | VERTICAL TRANSFER DRIVEN ROLLER | ||
9 -13 | 050-55246-108 | SHAFT DRIVEN ROLLER 2 | ||
9 -14 | 050-64307-101 | SPRING TRANSFER SWITCHBACK | ||
9 -15 | 050-65320-004 | TRANSFER GUIDE ASSY TRAY 2 | ||
9 -17 | 444-33013-007 | SENSOR PS124TD1 | ||
9 -18 | 050-64312-300 | BASE BRACKET DRIVEN ROLLER SWIT | ||
9 -19 | 052-65058-002 | TRANSFER GUIDE DRIVEN TRAY2 | ||
9 -20 | 052-65061-003 | JUNCTION PLATE LEFT | ||
9 -21 | 052-65067-001 | TRANSFER GUIDE DRIVEN TRAY1 | ||
9 -22 | 050-65365-008 | TRANSFER GUIDE TRAY1 | ||
9 -23 | 050-65318-000 | TRANSFER GUIDE DRIVEN TRAY3 | ||
9 -25 | 050-65311-102 | SPRING 750G | ||
9 -26 | 050-65918-007 | WIRE HARNESS INTERNAL TRANSFER SE | ||
9 -27 | 050-65919-003 | WIRE HARNESS INTERNAL TRANSFER SE | ||
9 -28 | 050-65917-108 | WIRE HARNESS INTERNAL TRANSFER SE | ||
9 -29 | 050-65392-005 | COVER WIRE HARNESS | ||
9 -30 | 050-65210-004 | SPRING SAFETY SW VERTICAL TRANS | ||
9 -31 | 024-28059-100 | BRACKET SAFETY SW | ||
9 -32 | 023-53026-103 | DRIVE INTERLOCK SAFETY SW | ||
9 -33 | 050-65110-000 | ROLLER 3 VERTICAL TRANSFER | ||
9 -34 | 050-65111-006 | ROLLER 4 VERTICAL TRANSFER | ||
9 -35 | 050-65304-009 | TRANSFER GUIDE ASSY TRAY 3 | ||
9 -36 | 050-65920-303 | JUNCTION WIRE HARNESS INTERNAL PA | ||
9 -37 | 050-64369-000 | SOCKET STOPPER | ||
9 -38 | 611-90048-003 | PULLEY S2M-30 | ||
9 -41 | 050-12519-003 | DIAL JAM RELEASE | ||
9 -42 | 050-65211-000 | JAM DIAL RELEASE SEAL VERTICAL TRA | ||
9 -43 | 052-75225-004 | VERTICAL TRANSFER UNIT B SU | ||
9 -44 | 050-75012-006 | VT DRIVEN ROLLER ASSY SU | ||
9 -45 | 050-75022-001 | DIAL B JAM RELEASE ASSY |

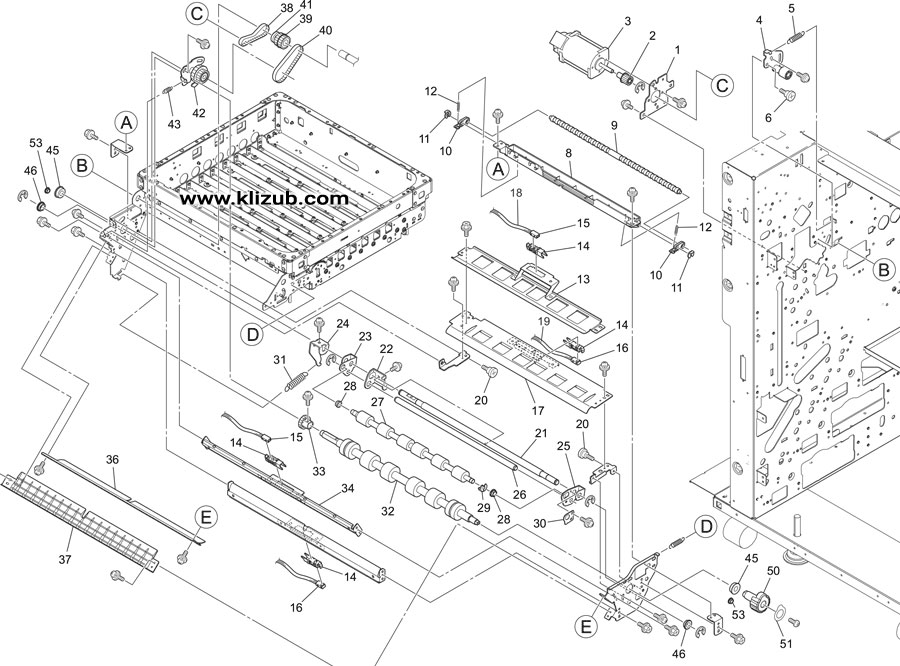

2nd Paper Feed
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
10 -1 | 050-12533-006 | BRACKET RESIST MOTOR | ||
10 -2 | 611-90032-000 | PULLEY S2M-28 | ||
10 -3 | 490-20007-108 | MOTOR TD3357-240 | ||
10 -4 | 050-79686-001 | RST_TENTIONER_1_ASSY | ||
10 -5 | 050-79690-009 | SPRING_RST_1 | ||
10 -6 | 635-00001-005 | STEPPED SCREW F6X1.8 M3X4 | ||
10 -8 | 052-12020-003 | BU GUIDE PLATE | ||
10 -9 | 050-12520-001 | SS ROLLER | ||
3 -36 | 052-12023-002 | RE-FEED GUIDE | ||
3 -37 | 052-12022-006 | GUIDE PLATE VERTICAL TRANSFER | ||
3 -38 | 621-00012-001 | BELT 70-S2M-160 | ||
3 -39 | 050-79692-001 | PULLY_S2M41_AS | ||
3 -40 | 621-00013-008 | BELT 70-S2M-202 | ||
3 -41 | 050-79691-005 | PULLY SPACER | ||
3 -42 | 050-79687-008 | RST_TENTIONER_2_ASSY | ||
3 -43 | 050-79688-004 | SPRING_RST_2 | ||
3 -45 | 601-10195-004 | BEARING DDLF-1910ZZR | ||
3 -46 | 607-16001-000 | METAL F10X15/14X6:18X2 | ||
3 -47 | 050-79872-000 | WIRE HARNESS OR2REGLED | ||
3 -48 | 050-79873-006 | WIRE HARNESS OR2REGVOUT | ||
3 -50 | 050-12519-003 | DIAL JAM RELEASE | ||
3 -51 | 050-12545-004 | JAM DIAL RELEASE SEAL TIMING ROLLE | ||
3 -53 | 050-19082-000 | COLLOR BEARING_STOPPER | ||
3 -54 | 050-75114-003 | RESIST MOTOR ASSY SU | ||
3 -55 | 052-75226-000 | SS ROLLER ASSY SU | ||
3 -56 | 050-75115-107 | PLATE RESIST GUIDE SU | ||
3 -57 | 052-75211-003 | GUIDE ROLLER ASSY SU | ||
3 -58 | 050-75139-006 | TIMING ROLLER ASSY SU | ||
3 -59 | 050-75018-004 | DIAL A2 JAM RELEASE | ||
10 -10 | 050-12523-205 | SS ROLLER ARM | ||
10 -11 | 023-17197-007 | LOCK RING 4 | ||
10 -12 | 050-12535-009 | SPRING SS ROLLER | ||
10 -13 | 050-12516-306 | GUIDE PLATE UPPER | ||
10 -14 | 050-12528-002 | COVER SENSOR | ||
10 -15 | 444-32007-003 | SENSOR OF-11R1-N23(RESIVE) | ||
10 -16 | 444-32006-007 | SENSOR OF-11T-N23(SEND) | ||
10 -17 | 050-12511-100 | GUIDE PLATE MIDDLE | ||
10 -18 | 050-12919-001 | WIRE HARNESS RESIST C | ||
10 -19 | 050-12909-308 | WIRE HARNESS RESIST B | ||
10 -20 | 635-17423-108 | STEPPED SCREW F4X2.2 M3X4 | ||
10 -21 | 052-12167-004 | SUPPORT SHAFT GUIDE ROLLER | ||
10 -22 | 050-12501-007 | PRESSURE PLATE GUIDE ROLLER | ||
10 -23 | 052-12169-007 | SUPPORT PLATE R GUIDE ROLLER | ||
10 -24 | 050-12508-001 | BRACKET GUIDE ROLLER | ||
10 -25 | 052-12171-001 | SUPPORT PLATE F GUIDE ROLLER | ||
10 -26 | 052-12168-000 | PRESSURE SHAFT GUIDE ROLLER | ||
10 -27 | 023-12511-307 | GUIDE ROLLER | ||
10 -28 | 600-50057-006 | BEARING FLAW678ZZA | ||
10 -29 | 023-12519-006 | LOCK RING | ||
10 -30 | 052-12172-008 | PLATE GUIDE ROLLER ADJ. | ||
10 -31 | 050-79689-000 | GUIDE_ROLL_SPRING | ||
10 -32 | 050-12510-103 | TIMING ROLLER | ||
10 -33 | 612-10065-007 | GEAR M1X26X6 |
CCD Unit (Side Registration Area)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
10 -1 | 050-12533-006 | BRACKET RESIST MOTOR | ||
10 -2 | 611-90032-000 | PULLEY S2M-28 | ||
10 -3 | 490-20007-108 | MOTOR TD3357-240 | ||
10 -4 | 050-79686-001 | RST_TENTIONER_1_ASSY | ||
10 -5 | 050-79690-009 | SPRING_RST_1 | ||
10 -6 | 635-00001-005 | STEPPED SCREW F6X1.8 M3X4 | ||
10 -8 | 052-12020-003 | BU GUIDE PLATE | ||
10 -9 | 050-12520-001 | SS ROLLER | ||
3 -36 | 052-12023-002 | RE-FEED GUIDE | ||
3 -37 | 052-12022-006 | GUIDE PLATE VERTICAL TRANSFER | ||
3 -38 | 621-00012-001 | BELT 70-S2M-160 | ||
3 -39 | 050-79692-001 | PULLY_S2M41_AS | ||
3 -40 | 621-00013-008 | BELT 70-S2M-202 | ||
3 -41 | 050-79691-005 | PULLY SPACER | ||
3 -42 | 050-79687-008 | RST_TENTIONER_2_ASSY | ||
3 -43 | 050-79688-004 | SPRING_RST_2 | ||
3 -45 | 601-10195-004 | BEARING DDLF-1910ZZR | ||
3 -46 | 607-16001-000 | METAL F10X15/14X6:18X2 | ||
3 -47 | 050-79872-000 | WIRE HARNESS OR2REGLED | ||
3 -48 | 050-79873-006 | WIRE HARNESS OR2REGVOUT | ||
3 -50 | 050-12519-003 | DIAL JAM RELEASE | ||
3 -51 | 050-12545-004 | JAM DIAL RELEASE SEAL TIMING ROLLE | ||
3 -53 | 050-19082-000 | COLLOR BEARING_STOPPER | ||
3 -54 | 050-75114-003 | RESIST MOTOR ASSY SU | ||
3 -55 | 052-75226-000 | SS ROLLER ASSY SU | ||
3 -56 | 050-75115-107 | PLATE RESIST GUIDE SU | ||
3 -57 | 052-75211-003 | GUIDE ROLLER ASSY SU | ||
3 -58 | 050-75139-006 | TIMING ROLLER ASSY SU | ||
3 -59 | 050-75018-004 | DIAL A2 JAM RELEASE | ||
10 -10 | 050-12523-205 | SS ROLLER ARM | ||
10 -11 | 023-17197-007 | LOCK RING 4 | ||
10 -12 | 050-12535-009 | SPRING SS ROLLER | ||
10 -13 | 050-12516-306 | GUIDE PLATE UPPER | ||
10 -14 | 050-12528-002 | COVER SENSOR | ||
10 -15 | 444-32007-003 | SENSOR OF-11R1-N23(RESIVE) | ||
10 -16 | 444-32006-007 | SENSOR OF-11T-N23(SEND) | ||
10 -17 | 050-12511-100 | GUIDE PLATE MIDDLE | ||
10 -18 | 050-12919-001 | WIRE HARNESS RESIST C | ||
10 -19 | 050-12909-308 | WIRE HARNESS RESIST B | ||
10 -20 | 635-17423-108 | STEPPED SCREW F4X2.2 M3X4 | ||
10 -21 | 052-12167-004 | SUPPORT SHAFT GUIDE ROLLER | ||
10 -22 | 050-12501-007 | PRESSURE PLATE GUIDE ROLLER | ||
10 -23 | 052-12169-007 | SUPPORT PLATE R GUIDE ROLLER | ||
10 -24 | 050-12508-001 | BRACKET GUIDE ROLLER | ||
10 -25 | 052-12171-001 | SUPPORT PLATE F GUIDE ROLLER | ||
10 -26 | 052-12168-000 | PRESSURE SHAFT GUIDE ROLLER | ||
10 -27 | 023-12511-307 | GUIDE ROLLER | ||
10 -28 | 600-50057-006 | BEARING FLAW678ZZA | ||
10 -29 | 023-12519-006 | LOCK RING | ||
10 -30 | 052-12172-008 | PLATE GUIDE ROLLER ADJ. | ||
10 -31 | 050-79689-000 | GUIDE_ROLL_SPRING | ||
10 -32 | 050-12510-103 | TIMING ROLLER | ||
10 -33 | 612-10065-007 | GEAR M1X26X6 |
BP Unit (1)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
12 -1 | 050-19018-204 | PLATEN | ||
12 -2 | 050-19066-209 | PLATEN PLATE | ||
12 -3 | 050-19080-007 | BP AIR SEAL A | ||
12 -4 | 050-19081-003 | BP AIR SEAL B | ||
12 -7 | 050-19047-000 | BP WIRE HARNESS SET PLATE | ||
12 -8 | 050-19020-101 | BP FRAME | ||
12 -10 | 050-19103-007 | FAN COVER U | ||
12 -11 | 490-41014-104 | FAN E1033H24BYAZ | ||
12 -12 | 050-19104-003 | FAN COVER L | ||
12 -13 | 635-17523-102 | STEPPED SCREW F5X2 M3X3 | ||
12 -14 | 050-75056-100 | TRANSFER BELT SU | ||
12 -15 | 050-19105-000 | FAN GUIDE SEAL | ||
12 -16 | 050-19078-002 | FAN VIBRATION ABSORB SEAL | ||
12 -17 | 050-19901-302 | WIRE HARNESS BP INNER | ||
12 -18 | 052-19001-004 | INSULATION PLATE BP | ||
12 -19 | 052-75212-107 | BELT PLATEN UNIT SU |

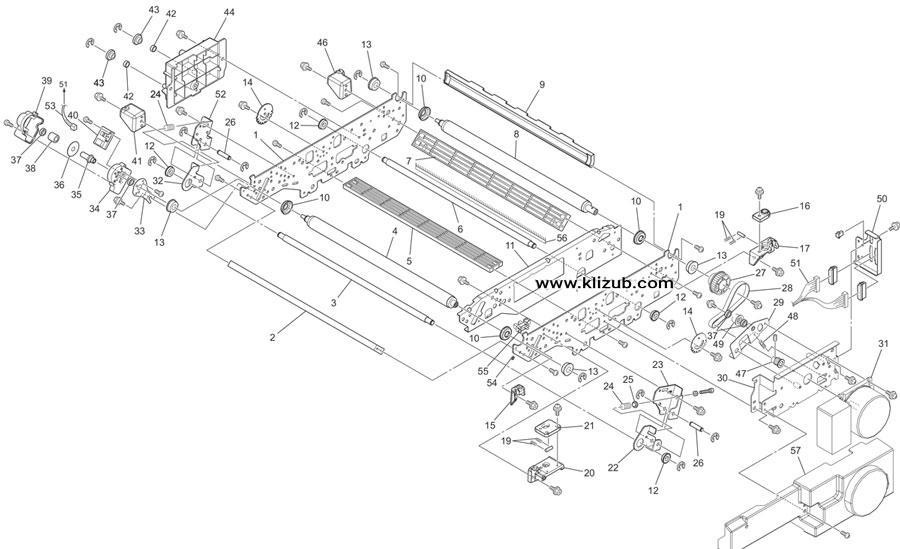

BP Unit (2)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
13 -1 | 050-19021-302 | BP SIDE FRAME | ||
13 -2 | 050-19095-004 | STAY A BP FRAME | ||
13 -3 | 050-19006-206 | TENSION ROLLER | ||
13 -4 | 050-19002-103 | BELT DRIVEN ROLLER | ||
13 -5 | 050-19096-000 | STAY B BP FRAME | ||
13 -6 | 050-19005-005 | IDLER ROLLER | ||
13 -7 | 050-19097-007 | STAY C BP FRAME | ||
13 -8 | 050-19003-304 | BELT DRIVE ROLLER | ||
13 -9 | 050-19042-105 | BP PAPER GUIDE | ||
13 -10 | 050-19004-009 | BELT FLANGE | ||
13 -11 | 050-19076-000 | REINFORCE PLATE BP SIDE FRAME | ||
13 -12 | 600-08168-205 | BEARING SC890ZZNR | ||
13 -13 | 601-10195-004 | BEARING DDLF-1910ZZR | ||
13 -14 | 050-19070-001 | ADJ. PLATE PLATEN | ||
13 -15 | 050-19022-007 | WIRE HOOK A | ||
13 -16 | 050-19073-000 | BP POSITION PLATE A | ||
13 -17 | 050-19023-003 | WIRE HOOK B | ||
13 -19 | 050-19029-001 | SPRING BP POSITION | ||
13 -20 | 050-19075-003 | GUIDE PLATE BP POS. PLATE B | ||
13 -21 | 050-19074-007 | BP POSITION PLATE B | ||
13 -22 | 050-19007-008 | F TENSION ROLLER PLATE A | ||
13 -23 | 050-19008-004 | F TENSION ROLLER PLATE B | ||
13 -24 | 050-19013-008 | TENSION SPRING | ||
13 -25 | 050-19012-001 | SPRING BASE | ||
13 -26 | 050-19009-000 | SHAFT TENSION ROLLER PLATE | ||
13 -27 | 611-90036-005 | PULLEY 59S2M10 | ||
13 -28 | 621-00011-005 | BELT 80-S2M-230 | ||
13 -29 | 050-19090-002 | TENSIONER PLATE | ||
13 -30 | 050-19086-005 | BRACKET BP MOTOR | ||
13 -31 | 490-20008-104 | MOTOR BH80BT50-01 | ||
13 -32 | 050-19010-009 | R TENSION ROLLER PLATE A | ||
13 -33 | 050-19099-107 | SET SPRING ENCODER UNIT | ||
13 -34 | 050-19039-007 | ENCODER CASE | ||
13 -35 | 050-19037-004 | ENCODER SHAFT | ||
13 -36 | 050-19036-202 | ENCODER 780 | ||
13 -37 | 600-00005-005 | BEARING W678ZZ | ||
13 -38 | 050-19038-108 | ENCODER SLEEVE | ||
13 -39 | 050-19040-005 | ENCODER COVER | ||
13 -40 | 444-40001-103 | BP ENC-PCB | ||
13 -41 | 050-19025-006 | WIRE HOOK D | ||
13 -42 | 634-00005-003 | COLLAR 8x4 | ||
13 -43 | 050-19053-000 | BP GUIDE ROLLER | ||
13 -44 | 050-19113-002 | BP GUIDE PLATE II | ||
13 -46 | 050-19024-000 | WIRE HOOK C | ||
13 -47 | 611-90035-009 | PULLEY 21S2M10 | ||
13 -48 | 050-19094-105 | IDLER TENSION SPRING | ||
13 -50 | 050-19045-007 | BRACKET BP WIRE HARNESS | ||
13 -51 | 050-19901-108 | WIRE HARNESS BP INNER | ||
13 -52 | 050-19011-005 | R TENSION ROLLER PLATE B | ||
13 -53 | 050-19902-201 | WIRE HARNESS BP ENCODER | ||
13 -54 | 050-19082-000 | COLLOR BEARING_STOPPER | ||
13 -55 | 444-30017-109 | OJ-611-A8 | ||
13 -56 | 017-13258-101 | DE-ELECTRICITY BRUSH SUCTION | ||
13 -57 | 050-19065-008 | BP FRONT COVER | ||
13 -58 | 050-75009-005 | BP POSITION PLATE A ASSY | ||
13 -59 | 050-75010-003 | BP POSITION PLATE B ASSY | ||
13 -60 | 050-75008-106 | BP MOTOR ASSY | ||
13 -61 | 050-75007-002 | ENCODER ASSY | ||
13 -62 | 052-75212-000 | BELT PLATEN UNIT SU |
Paper Elevation Area
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
14 -1 | 050-55206-009 | PAPER ELEVATION GUIDE U DRIVE | ||
14 -2 | 050-55203-107 | PAPER ELEVATION GUIDE U DRIVEN | ||
14 -3 | 052-55018-002 | DRIVEN ROLLER BASE P-ELEVATION | ||
14 -4 | 052-55016-107 | SOCKET DRIVEN ROLLER 2 | ||
14 -6 | 050-55252-108 | DRIVEN ROLLER 3 | ||
14 -7 | 050-55259-005 | SPRING PAPER ELEVATION | ||
14 -8 | 050-55121-100 | UPPER TRANSFER DRIVE ROLLER 1 | ||
14 -9 | 050-55127-001 | UPPER TRANSFER DRIVE ROLLER 2BR | ||
14 -10 | 050-55256-103 | SHAFT SOCKET PLATE 2 | ||
14 -11 | 600-50057-006 | BEARING FLAW678ZZA | ||
14 -12 | 050-55207-307 | PAPER ELEVATION GUIDE M DRIVE | ||
14 -13 | 050-55118-002 | GROUND PLATE 3 | ||
14 -14 | 050-55208-001 | RELEASE LEVER PAPER ELEVATION | ||
14 -15 | 050-55209-008 | RELEASE LEVER SPRING P-ELEVATION | ||
14 -16 | 050-55219-208 | SIDE FRAME R PAPER ELEVATION | ||
14 -17 | 050-55217-205 | SIDE FRAME F PAPER ELEVATION | ||
14 -18 | 600-50057-006 | BEARING FLAW678ZZA | ||
14 -19 | 050-55229-084 | PENSIONER BRACKET P-ELEVATION | ||
14 -20 | 635-00001-005 | STEPPED SCREW F6X1.8 M3X4 | ||
14 -21 | 050-55228-002 | PENSIONER SPRING | ||
14 -22 | 611-90031-003 | IDLER PULLEY S2M-24 | ||
14 -23 | 621-00009-000 | BELT 60-S2M-344 | ||
14 -24 | 613-00003-000 | PULLEY M1X22+30S2M | ||
14 -25 | 050-55204-006 | RELEASE LEVER GUIDE U | ||
14 -26 | 050-55215-202 | PAPER ELEVATION GUIDE L DRIVE | ||
14 -27 | 050-55222-101 | PAPER ELEVATION GUIDE L DRIVEN | ||
14 -28 | 050-55214-001 | SENSOR BRACKET IN SENSOR | ||
14 -29 | 444-33013-007 | SENSOR PS124TD1 | ||
14 -30 | 050-55903-001 | WIRE HARNESS PAPER ELEVATION | ||
14 -31 | 050-55403-009 | RELEASE LEVER SEAL P-ELEVATION | ||
14 -32 | 651-00098-002 | BEARING 685ZZA | ||
14 -33 | 052-55001-002 | JAM RELEASE LEVER SEAL P-ELEVATION | ||
14 -34 | 052-55017-006 | SOCKET STOPPER 2 | ||
14 -35 | 050-12519-089 | DIAL JAM RELEASE | ||
14 -36 | 050-55401-006 | JAM RELEASE DIAL SEAL P-ELEVAT | ||
14 -37 | 052-75216-005 | PAPER ELEVATION UNIT SU | ||
14 -38 | 050-75020-009 | DIAL C2 JAM RELEASE ASSY |

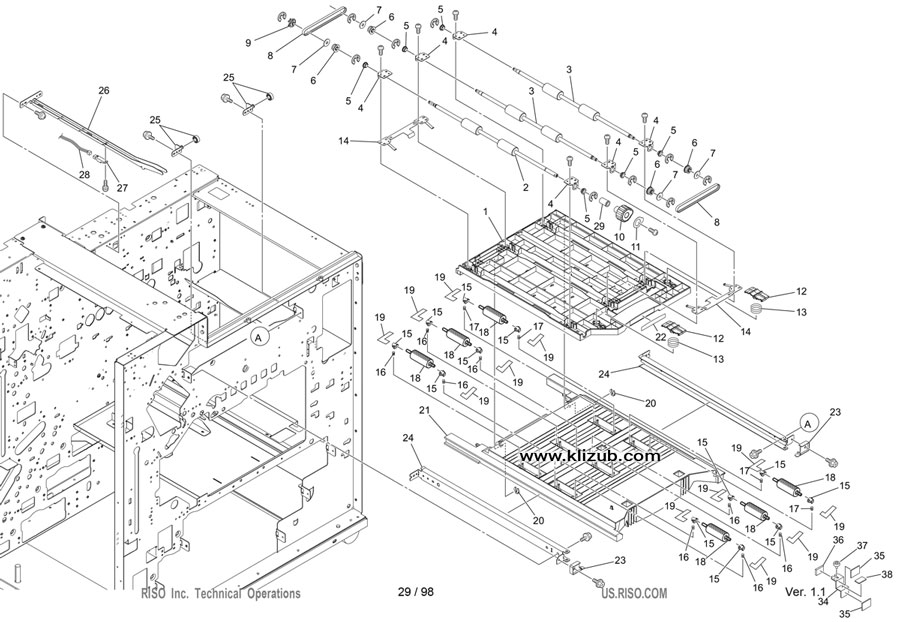

Upper Transfer Unit
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
15 -1 | 050-55201-007 | UPPER TRANSFER GUIDE DRIVE | ||
15 -2 | 052-55022-000 | UPPER TRANSFER DIAL ROLLER 2 | ||
15 -3 | 052-55023-006 | UPPER TRANSFER ROLLER 2 | ||
15 -4 | 050-55256-103 | SHAFT SOCKET PLATE 2 | ||
15 -5 | 600-50057-006 | BEARING FLAW678ZZA | ||
15 -6 | 611-90030-104 | PULLEY S3M-16 | ||
15 -7 | 639-00008-009 | WASHER 6X19X1P | ||
15 -8 | 629-00007-006 | BELT 60-S3M-297 | ||
15 -9 | 050-15112-109 | DRIVE COUPLER | ||
15 -10 | 050-55232-000 | JAM RELEASE DIAL2 | ||
15 -11 | 050-55402-002 | JAM RELEASE DIAL SEAL UPPER TR | ||
15 -12 | 050-55241-300 | PRESS PLATE UPPER TRANSFER | ||
15 -13 | 050-55242-005 | PRESS ADJ SPRING | ||
15 -14 | 050-55116-107 | GROUND PLATE 1 | ||
15 -15 | 050-64328-206 | SOCKET DRIVEN ROLLER | ||
15 -16 | 050-64307-101 | SPRING TRANSFER SWITCHBACK | ||
15 -17 | 052-55021-100 | SPRING 910G | ||
15 -18 | 052-55014-007 | DRIVEN ROLLER 4 | ||
15 -19 | 050-64369-000 | SOCKET STOPPER | ||
15 -20 | 030-21203-105 | LOCK RING ROLLER | ||
15 -21 | 050-55202-305 | UPPER TRANSFER GUIDE DRIVEN | ||
15 -22 | 052-55003-005 | LEVER SEAL UPPER TRANSFER | ||
15 -23 | 050-55234-002 | CONNECT SHAFT JAM RELEASE | ||
15 -24 | 050-65580-200 | TRAY RAIL 2 | ||
15 -25 | 050-79719-007 | LOCK_ASSY | ||
15 -26 | 050-55205-002 | BRACKET FLIPPER SENSOR | ||
15 -27 | 444-33012-000 | SENSOR GP2A210LCSJF | ||
15 -28 | 050-55904-105 | WIRE HARNESS UPPER TRANSFER | ||
15 -29 | 050-79715-001 | STOPPER_TR1 | ||
15 -30 | 052-75215-009 | UPPER TRANSFER UNIT SU | ||
15 -32 | 050-75138-000 | FLIPPER SENSOR ASSY SU | ||
15 -33 | 050-75021-102 | DIAL D2 JAM RELEASE | ||
15 -34 | 050-55260-003 | STOPPER UPPER TRANSFER | ||
15 -35 | 050-55261-000 | STOPPER CUSHION UPPER TRANSFER | ||
15 -36 | 050-55262-006 | SPACER UPPER TRANSFER | ||
15 -37 | 635-00424-003 | THUMBSCREW M4X10 | ||
15 -38 | 052-55002-009 | STOPPER SEAL UPPER TRANSFER |
Switchback Unit B
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
16 -1 | 050-64308-108 | SWITCHBACK GUIDE DRIVE | ||
16 -2 | 611-90028-002 | PULLEY S3M-18 | ||
16 -3 | 607-15016-004 | METAL F8X11/10X5.5 | ||
16 -4 | 050-64107-005 | UPPER TRANSFER DRIVE ROLLER 6 | ||
16 -5 | 050-64362-005 | HOOK CATCH SWITCHBACK B | ||
16 -6 | 050-64323-000 | SENSOR BRACKET OUT SENSOR | ||
16 -7 | 444-33013-007 | SENSOR PS124TD1 | ||
16 -8 | 050-64361-009 | HINGE SWITCHBACK B | ||
16 -9 | 050-64306-300 | SWITCHBACK GUIDE DRIVEN | ||
16 -10 | 052-55014-007 | DRIVEN ROLLER 4 | ||
16 -11 | 050-64328-206 | SOCKET DRIVEN ROLLER | ||
16 -12 | 050-64371-004 | SOCKET STOPPER R SWITCHBACK | ||
16 -13 | 050-55249-107 | SPRING DRIVEN ROLLER | ||
16 -14 | 050-64320-000 | RELEASE LEVER SWITCHBACK B | ||
16 -15 | 050-64364-008 | RELEASE LEVER SEAL SWITCHBACK B | ||
16 -16 | 050-64319-002 | RELEASE LEVER SPRING SWITCHBACK B | ||
16 -17 | 050-64903-103 | WIRE HARNESS SWITCHBACK B | ||
16 -18 | 050-64370-008 | SOCKET STOPPER F SWITCHBACK | ||
16 -19 | 052-75218-008 | SWITCHBACK UNIT B SU |

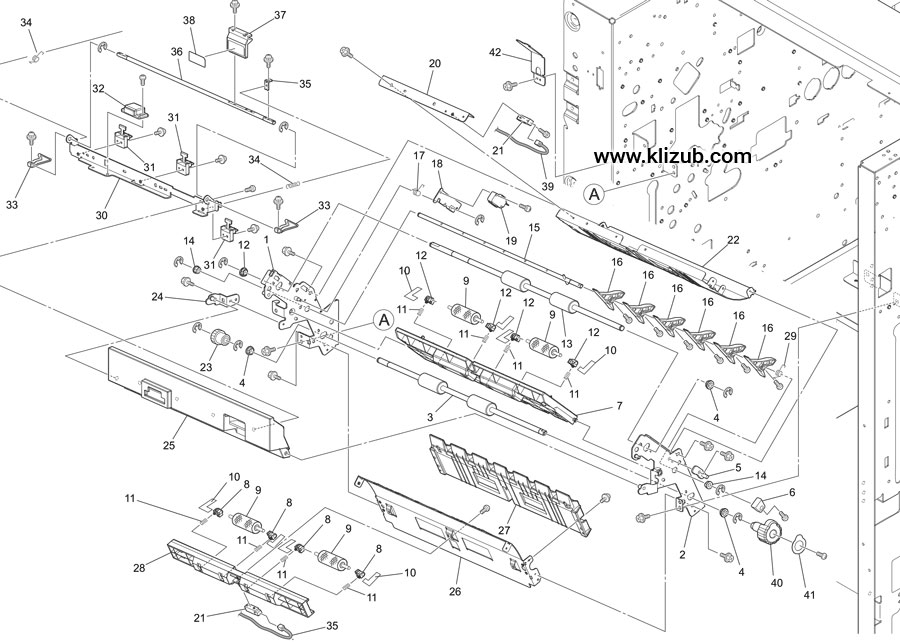

Switchback Unit A
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
17 -1 | 050-64326-009 | SIDE FRAME R SWITCHBACK A | ||
17 -2 | 050-64332-203 | SIDE FRAME F SWITCHBACK A | ||
17 -3 | 050-64106-106 | RE-FEED DRIVE ROLLER | ||
17 -4 | 607-15016-004 | METAL F8X11/10X5.5 | ||
17 -5 | 052-64011-002 | GATE STOPPER | ||
17 -6 | 052-64010-006 | GATE LEVER | ||
17 -7 | 052-64007-005 | SWITCHBACK GUIDE DRIVEN | ||
17 -8 | 050-64328-206 | SOCKET DRIVEN ROLLER | ||
17 -9 | 052-55014-007 | DRIVEN ROLLER 4 | ||
17 -10 | 050-64369-000 | SOCKET STOPPER | ||
17 -11 | 050-55249-107 | SPRING DRIVEN ROLLER | ||
17 -12 | 052-64018-007 | SOCKET DRIVEN ROLLER SB | ||
17 -13 | 052-64001-007 | SWITCHBACK DRIVE ROLLER | ||
17 -14 | 607-13000-402 | METAL F6X10/9X6:12X1.5 | ||
17 -15 | 052-75209-009 | GATE SHAFT SU | ||
17 -16 | 052-64009-008 | GATE | ||
17 -17 | 023-28403-105 | SPRING SAFETY SW | ||
17 -18 | 024-28059-100 | BRACKET SAFETY SW | ||
17 -19 | 023-53026-103 | DRIVE INTERLOCK SAFETY SW | ||
17 -20 | 050-64337-000 | BRACKET SB SENSOR | ||
17 -21 | 444-33013-007 | SENSOR PS124TD1 | ||
17 -22 | 052-64006-009 | SWITCHBACK GUIDE DRIVE | ||
17 -23 | 612-00016-008 | GEAR M1X24X8 | ||
17 -24 | 050-64334-109 | FULCRUM SHAFT COVER | ||
17 -25 | 050-64316-003 | COVER SWITCHBACK | ||
17 -26 | 050-64302-100 | RE-FEED GUIDE DRIVEN | ||
17 -27 | 050-64321-104 | RE-FEED GUIDE U DRIVE | ||
17 -28 | 050-64312-407 | BASE BRACKET DRIVEN ROLLER SWIT | ||
17 -29 | 050-64313-004 | GATE SPRING | ||
17 -30 | 050-64345-003 | BRACKET JAM RELEASE SHAFT | ||
17 -31 | 050-64331-002 | ASSIST GUIDE | ||
17 -32 | 660-00002-004 | MAGNET CATCH SM50-P | ||
17 -33 | 050-64342-101 | JAM RELEASE HOOK SWITCHBACK A | ||
17 -34 | 050-64349-009 | RELEASE LEVER SPRING SWITCHBACK A II | ||
17 -35 | 050-64902-000 | WIRE HARNESS 2 SWITCHBACK A | ||
17 -36 | 050-64341-105 | RELEASE LEVER SHAFT SWITCHBACK A | ||
17 -37 | 050-64343-000 | JAM RELEASE LEVER SWITCHBACK A | ||
17 -38 | 050-64365-004 | RELEASE LEVER SEAL SWITCHBACK A | ||
17 -39 | 050-64901-208 | WIRE HARNESS 1 SWITCHBACK A | ||
17 -40 | 050-12519-003 | DIAL JAM RELEASE | ||
17 -41 | 050-64363-001 | JAM RELEASE DIAL SEAL SB A | ||
17 -42 | 050-79725-007 | COVER_CABLE | ||
17 -43 | 052-75217-001 | SWITCHBACK UNIT A SU | ||
17 -44 | 050-75001-004 | SWITCH BACK COVER ASSY | ||
17 -45 | 052-75200-001 | GATE ASSY SU | ||
17 -46 | 050-75019-000 | DIAL G JAM RELEASE ASSY |

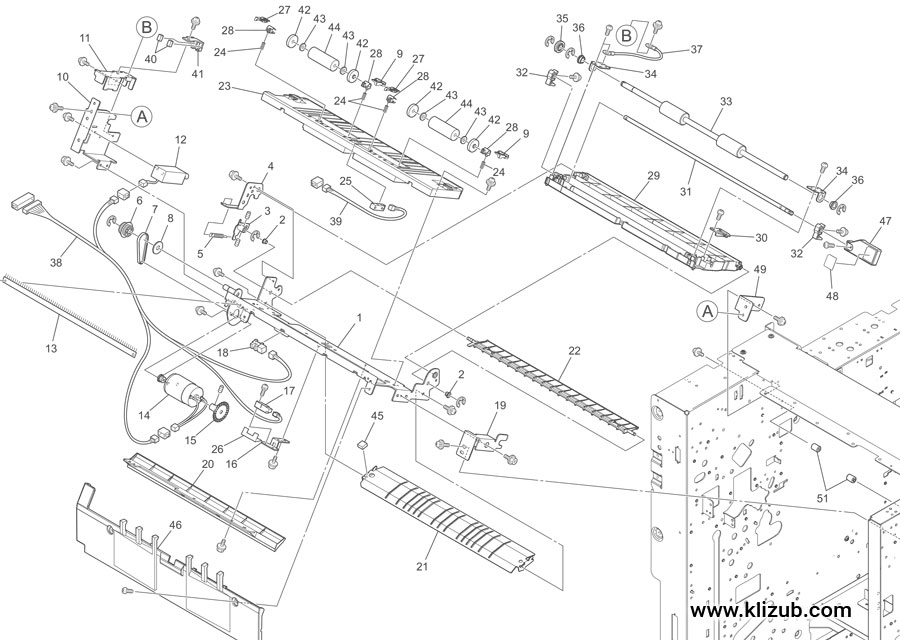

Face-Down Ejection Unit (1)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
18 -1 | 050-62176-000 | FRAME PAPER EJECTION | ||
18 -2 | 607-11003-005 | METAL F4X6/5.6X5.9 9X1 | ||
18 -3 | 050-62058-309 | LINK PLATE FLIPPER SOLENOID | ||
18 -4 | 050-62175-003 | FULCRUM PLATE EJECTION GUIDE | ||
18 -5 | 050-62042-003 | SOLENOID SPRING | ||
18 -6 | 613-10006-008 | PULLEY M1X20+32S2M | ||
18 -7 | 621-00010-009 | BELT 40-S2M-132 | ||
18 -8 | 639-00007-002 | WASHER 8X22X1.5 | ||
18 -9 | 050-62381-002 | SOCKET STOPPER F FD EJECT | ||
18 -10 | 050-62174-104 | FULCRUM BASE PLATE R | ||
18 -11 | 052-62011-005 | SOLENOID COVER | ||
18 -12 | 490-50011-100 | SOLENOID TDS-09AL-508 | ||
18 -13 | 050-62060-206 | DE-ELECTRICITY BRUSH 314 | ||
18 -14 | 023-75907-006 | SUCTION MOTOR CCWRS-55PH | ||
18 -15 | 023-21342-305 | SLIT | ||
18 -16 | 050-62178-002 | BRACKET FULL SENSOR | ||
18 -17 | 444-33010-008 | SENSOR PS119ED1 | ||
18 -18 | 444-30008-100 | SENSOR LG248NL1 | ||
18 -19 | 050-62173-000 | FULCRUM BASE PLATE F | ||
18 -20 | 050-62027-004 | SWITCHBACK GUIDE U | ||
18 -21 | 050-62028-108 | SWITCHBACK GUIDE L | ||
18 -22 | 050-62015-502 | FLIPPER FD SB | ||
18 -23 | 050-62013-500 | EJECTION GUIDE L | ||
18 -24 | 050-62041-007 | PRESS SPRING EJECTION | ||
18 -25 | 444-33013-007 | SENSOR PS124TD1 | ||
18 -27 | 050-62382-009 | SOCKET STOPPER R FD EJECT | ||
18 -28 | 050-64328-206 | SOCKET DRIVEN ROLLER | ||
18 -29 | 050-62012-104 | EJECTION GUIDE U | ||
18 -30 | 050-62180-007 | LEVER LOCK EJECTION | ||
18 -31 | 050-75066-009 | JAM RELEASE SHAFT ASSY SU | ||
18 -32 | 050-65201-102 | HOOK JAM RELEASE | ||
18 -33 | 050-62009-103 | DRIVE ROLLER EJECTION | ||
18 -34 | 050-55216-004 | SHAFT SOCKET PLATE | ||
18 -35 | 612-10066-003 | GEAR M1X20X4 | ||
18 -36 | 607-15016-004 | METAL F8X11/10X5.5 | ||
18 -37 | 050-62904-005 | GROUND WIRE FD EJECTION | ||
18 -38 | 050-62901-006 | WIRE HARNESS FD EJECTION | ||
18 -39 | 050-62905-109 | WIRE HARNESS FD EJECT. SENSOR | ||
18 -40 | 052-62012-001 | SOLENOID CUSHION | ||
18 -41 | 052-62013-008 | CUSHION COVER PLATE | ||
18 -42 | 052-62003-002 | EJECTION DRIVEN WING ROLLER | ||
18 -43 | 651-00097-006 | WASHER 6.2X9.5X0.5 | ||
18 -44 | 052-62004-009 | EJECTION DRIVEN ROLLER | ||
18 -45 | 052-62014-101 | FLIPPER CUSHION | ||
18 -46 | 052-62002-006 | END WALL | ||
18 -47 | 050-65398-100 | LEVER JAM RELEASE | ||
18 -48 | 050-62064-007 | SEAL JAM RELEASE LEVER | ||
18 -49 | 050-79716-008 | BRACKET_EXIT_R | ||
18 -50 | 050-79717-004 | BRACKET_EXIT_F | ||
18 -51 | 050-79718-000 | STUD_EXIT | ||
18 -52 | 052-75220-002 | FD PAPER EJECTION UNIT SU |
Face-Down Ejection Unit (2)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
19 -1 | 050-62001-102 | FENCE UNIT BASE | ||
19 -2 | 050-62021-200 | BRACKET FENCE MOTOR | ||
19 -3 | 612-10067-000 | GEAR M1X48+M1X18 | ||
19 -4 | 612-10068-006 | GEAR M0.5X90+M1X26 | ||
19 -5 | 490-33015-100 | MOTOR PM42L-048-ZVS6 | ||
19 -6 | 042-30067-002 | RACK | ||
19 -7 | 050-62035-007 | BRACKET FENCE HP SENSOR | ||
19 -8 | 444-30008-100 | SENSOR LG248NL1 | ||
19 -9 | 050-62057-000 | FENCE UNIT COVER PLATE | ||
19 -10 | 052-62016-007 | FD FENCE F | ||
19 -11 | 052-62017-003 | FD FENCE R | ||
19 -12 | 050-62902-002 | WIRE HARNESS FD FENCE | ||
19 -13 | 052-62022-007 | SUB FENCE F FD | ||
19 -14 | 052-62021-000 | SUB FENCE R FD | ||
19 -15 | 050-62050-006 | BRACKET F FD FENCE | ||
19 -16 | 050-62051-100 | BRACKET R FD FENCE | ||
19 -17 | 050-62067-006 | LIGHT ABSORBER STRIP 18x18 | ||
19 -18 | 699-04003-107 | SHEET FRONT DOOR DET. SENSOR | ||
19 -19 | 050-62904-005 | GROUND WIRE FD EJECTION | ||
19 -20 | 052-75219-004 | FD FENCE UNIT SU |

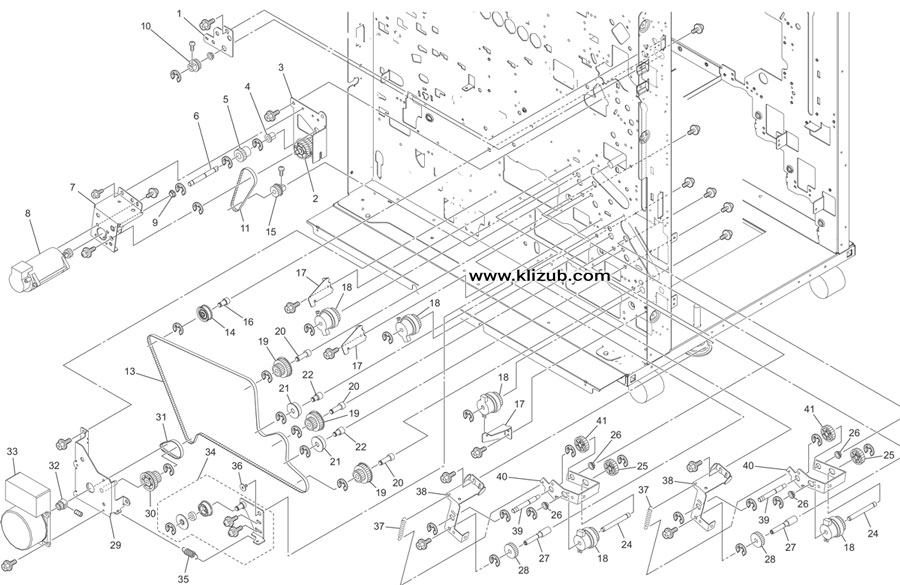

Drive Area (1)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
20 -2 | 651-00095-100 | HELICAL GEAR 1x25+30S2M | ||
20 -3 | 052-15059-008 | BRACKET EXTERNAL TRANSFER | ||
20 -4 | 651-00020-003 | F8x12/10.8x14 16x2 | ||
20 -5 | 651-00085-008 | HELICAL GEAR m1x24x8 | ||
20 -6 | 050-79742-009 | SHAFT_PU_GR | ||
20 -7 | 052-15057-005 | BRACKET EXTERNAL FEED MOTOR | ||
20 -8 | 490-20007-108 | MOTOR TD3357-240 | ||
20 -9 | 607-15016-004 | METAL F8X11/10X5.5 | ||
20 -10 | 651-00096-000 | HELICAL GEAR m1x24x12 | ||
20 -11 | 052-15025-006 | BELT 60-S2M-264 | ||
20 -13 | 621-00017-003 | BELT 60-S3M-1119 | ||
20 -14 | 050-79752-004 | PULLEY_S3M-27_SET | ||
20 -15 | 611-00090-001 | PULLEY S2M-30 | ||
20 -16 | 050-79756-000 | SHAFT_IDL_2 | ||
20 -17 | 050-79753-000 | STOPPER_CLT | ||
20 -18 | 020-65009-504 | PAPER FEED CLUTCH | ||
20 -19 | 050-79745-008 | PULLEY_23_38_AS | ||
20 -20 | 050-79746-004 | SHART_PL | ||
20 -21 | 050-79748-007 | IDL_26_AS | ||
20 -22 | 050-79747-000 | SHAFT_IDL | ||
20 -24 | 052-15048-006 | SHAFT VERTICAL FEED CLUTCH | ||
20 -25 | 651-00089-003 | PULLEY 30S3M | ||
20 -26 | 607-15016-004 | METAL F8X11/10X5.5 | ||
20 -27 | 050-79744-001 | SHAFT_GR | ||
20 -28 | 612-00014-005 | GEAR M1X30X8 | ||
20 -29 | 050-15201-004 | BRACKET INTERNAL P FEED MOTOR | ||
20 -30 | 611-90024-007 | PULLEY P24/36-S3M | ||
20 -31 | 620-00019-009 | BELT 60-S3M-141 | ||
20 -32 | 611-90027-103 | PULLEY S3M-15 | ||
20 -33 | 490-20010-001 | MOTOR DR-7638-075 | ||
20 -34 | 050-79755-003 | TENSIONER_ASSY | ||
20 -35 | 050-79754-007 | SPRING_BLT | ||
20 -36 | 635-00004-004 | STEPPED SCREW F8X2.3 M4X4.4 | ||
20 -37 | 052-15045-007 | SPRING VERTICAL FEED CLUTCH | ||
20 -38 | 052-15050-000 | COVER VERTICAL FEED CLUTCH | ||
20 -39 | 052-15046-100 | T. SHAFT VERTICAL FEED CLUTCH | ||
20 -40 | 052-15049-002 | SPRING HOOK PL V-FEED CLUTCH | ||
20 -41 | 612-12208-107 | GEAR M1X28X8 | ||
20 -42 | 052-75214-002 | EXTERNAL PAPER FEED MOTOR SU | ||
20 -43 | 050-75124-009 | INTERNAL PAPER FEED MOTOR SU |

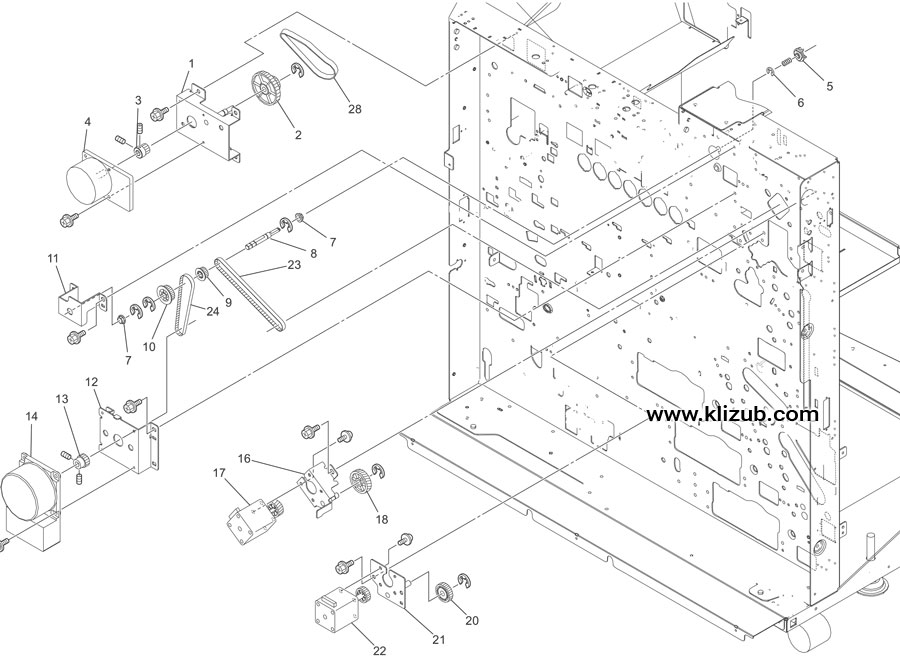

Drive Area (2)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
21 -1 | 050-15120-101 | BRACKET UPPER TRANSFER MOTOR 1 | ||
21 -2 | 613-10017-000 | PULLEY M1X22+90S | ||
21 -3 | 611-90045-004 | PULLEY S2M-25X12 | ||
21 -4 | 490-20009-003 | MOTOR DR-6236-228 | ||
21 -5 | 050-15112-109 | DRIVE COUPLER | ||
21 -6 | 050-15143-004 | DRIVE JOINT SPRING | ||
21 -7 | 607-15016-004 | METAL F8X11/10X5.5 | ||
21 -8 | 050-15111-102 | SHAFT DRIVE JOINT | ||
21 -9 | 611-90028-002 | PULLEY S3M-18 | ||
21 -10 | 611-90023-000 | PULLEY S2M-39 | ||
21 -11 | 050-79751-008 | BRACKET DR | ||
21 -12 | 050-15110-009 | BRACKET UPPER TRANSFER MOTOR 2 | ||
21 -13 | 611-90026-107 | PULLEY S2M-25 | ||
21 -14 | 490-20008-104 | MOTOR BH80BT50-01 | ||
21 -15 | 050-75120-003 | UPPER TRANSFER MOTOR 1 ASSY SU | ||
21 -16 | 050-15106-001 | BRACKET SWITCHBACK MOTOR | ||
21 -17 | 490-31015-005 | MOTOR KH42KM2R103B | ||
21 -18 | 612-30003-008 | HELICAL GEAR M1X34X9 | ||
21 -19 | 050-75142-007 | DRIVE JOINT ASSY UPPER TR SU | ||
21 -20 | 612-00014-005 | GEAR M1X30X8 | ||
21 -21 | 050-15140-005 | BRACKET RE-FEED MOTOR | ||
21 -22 | 490-31014-009 | MOTOR KH42KM2R103A | ||
21 -23 | 621-00016-007 | BELT 60-S3M-330 | ||
21 -24 | 621-00014-004 | BELT 60-S2M-260 | ||
21 -25 | 050-75119-005 | UPPER TRANSFER MOTOR 2 ASSY SU | ||
21 -26 | 050-75122-006 | SWITCHBACK MOTOR ASSY SU | ||
21 -27 | 050-75121-000 | RE-FEED MOTOR ASSY SU | ||
21 -28 | 621-00008-004 | BELT 60-S2M-212 |

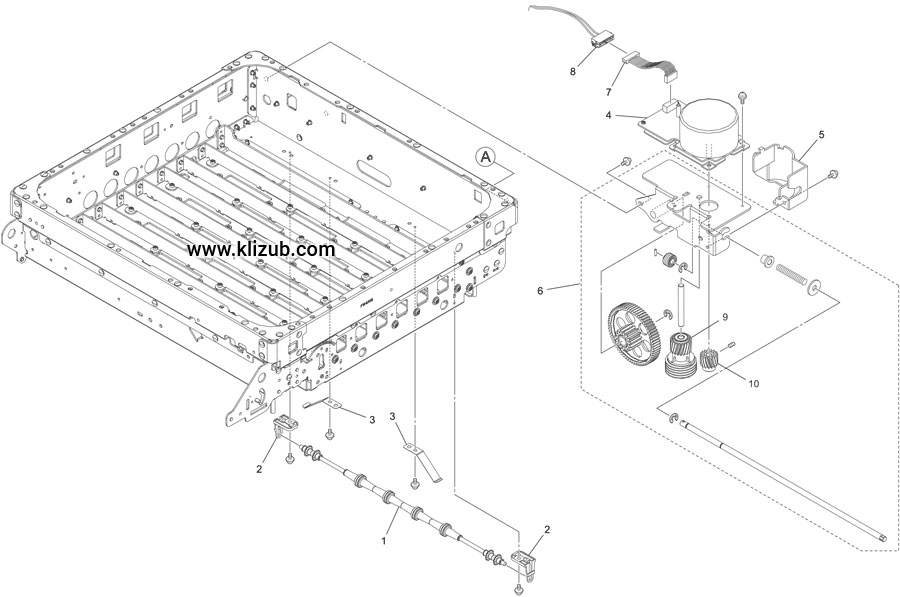

BP Elevating Unit (1)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
22 -1 | 050-79658-008 | STAR_WHEEL_ASSY | ||
22 -2 | 050-79672-000 | SHAFT_HOLDER | ||
22 -3 | 050-79657-001 | SW_SPRING | ||
22 -4 | 052-75239-005 | BP EL MOTOR ASSY SU | ||
22 -5 | 050-79676-006 | DRIVE_PLATE_COVER | ||
22 -6 | 052-75238-009 | WIRE DRIVE ASSY SU | ||
22 -7 | 050-79880-002 | WIRE HARNESS BPELMTR2 | ||
22 -8 | 050-79861-105 | WIRE HARNESS RFDRV | ||
22 -9 | 052-68021-002 | JUNCTION GEAR BP EL MOTOR | ||
22 -10 | 052-68020-006 | GEAR BP EL MOTOR |

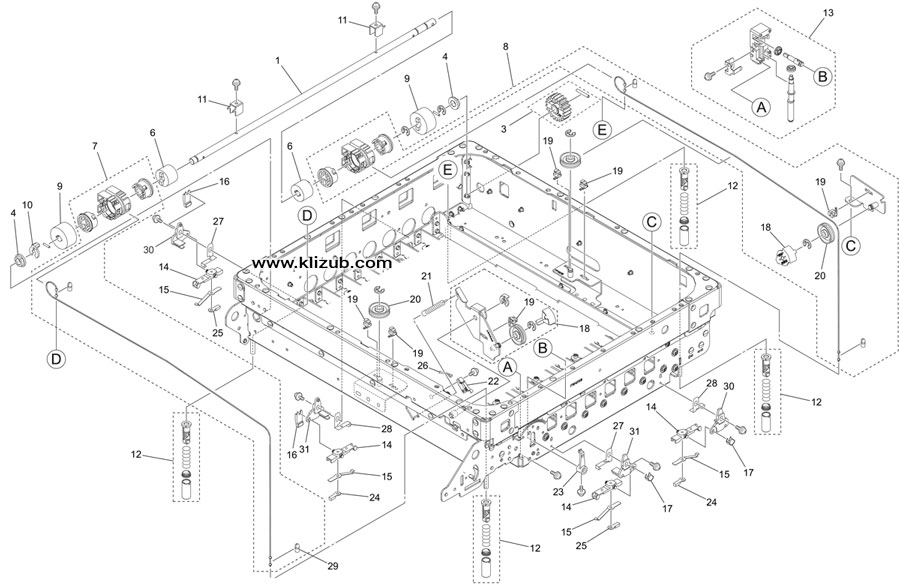

BP Elevating Unit (2)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
23 -1 | 050-79710-000 | ROLL_UP_SHAHUT | ||
23 -3 | 050-79675-000 | GEAR_M1.5Z20_SET | ||
23 -4 | 651-00018-009 | METALF8X13/12X5 16X2 | ||
23 -6 | 050-79694-004 | T_LIMITTER_4000 | ||
23 -7 | 050-79699-103 | WIRE_ASSY_L | ||
23 -8 | 050-79700-101 | WIRE_ASSY_R | ||
23 -9 | 050-79708-005 | T_LIMITTER_6000 | ||
23 -10 | 030-21203-105 | LOCK RING ROLLER | ||
23 -11 | 050-79709-001 | LIMITER_STOPPER | ||
23 -12 | 052-75237-002 | GAP ADJUST SET | ||
23 -13 | 050-79682-006 | BP_ADJUST_ASSY | ||
23 -14 | 050-79685-102 | CNT_HOLDER | ||
23 -15 | 052-68016-009 | CONTACT SPRING | ||
23 -16 | 050-79684-009 | HOLD_CLIP | ||
23 -17 | 050-79643-000 | 3ERING | ||
23 -18 | 050-79698-000 | CORNER_GUIDE | ||
23 -19 | 050-79696-007 | WIRE_GUIDE | ||
23 -20 | 050-79711-006 | GUIDE_PULLY | ||
23 -21 | 050-79697-003 | SPRING | ||
23 -22 | 050-79883-001 | MICRO SW WIRE SLACK | ||
23 -23 | 050-79681-000 | SCALE | ||
23 -24 | 050-79891-004 | WIPSNAP1 CBL | ||
23 -25 | 050-79875-009 | WIRSNAP CBL | ||
23 -26 | 050-79885-101 | WIRSLAKIF CBL | ||
23 -27 | 052-68018-001 | GROUND SHIELD L | ||
23 -28 | 052-68019-008 | GROUND SHIELD R | ||
23 -29 | 050-79979-009 | WIRE STOPPER N | ||
23 -30 | 050-84697-003 | HOLD BASE 2 | ||
23 -31 | 050-84680-003 | HOLD BASE 1 |

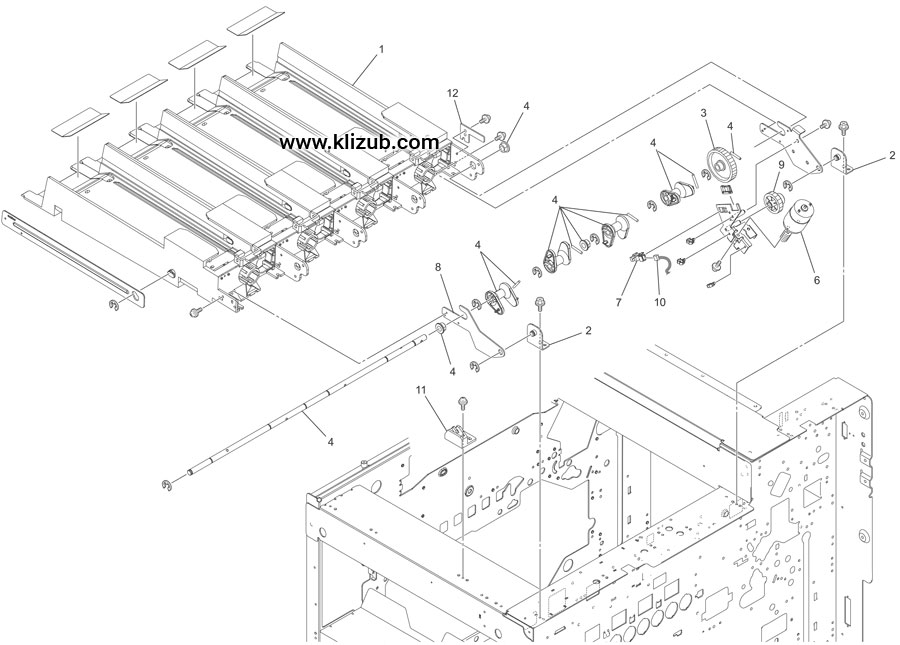

Ink Cartridge Holder (1)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
24 -1 | 050-79624-006 | CA_HOLDER_ASSY | ||
24 -2 | 050-79634-001 | FRAME_BRACKET_AS | ||
24 -3 | 050-79637-000 | GEAR_Z50 | ||
24 -4 | 050-79635-008 | CA_CAM_SET | ||
24 -5 | 050-79636-004 | CA_MCTOR_ASSY | ||
24 -6 | 023-75906-000 | MOTOR ASSY(CWRS-445PA) | ||
24 -7 | 444-30008-100 | SENSOR LG248NL1 | ||
24 -8 | 050-79633-005 | ARM_PLAET | ||
24 -9 | 050-79638-007 | GEAR_Z15_Z38 | ||
24 -10 | 050-79860-001 | WIRE HARNESS INK HOLD UNIT | ||
24 -11 | 050-79632-009 | ARM_STOPPER | ||
24 -12 | 042-24090-000 | PLATE SPRING DISPOSAL BOX | ||
24 -13 | 052-75231-004 | CA HOLDER UNIT SU |

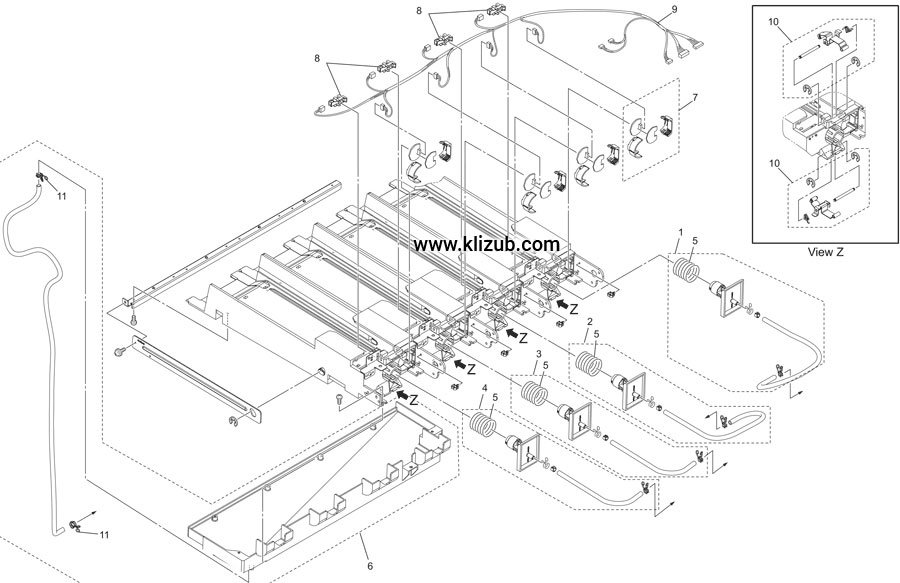

Ink Cartridge Holder (2)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
25 -1 | 050-79626-009 | CA_JOINT_K_SET | ||
25 -2 | 050-79627-005 | CA_JOINT_C_SET | ||
25 -3 | 050-79628-001 | CA_JOINT_M_SET | ||
25 -4 | 050-79629-008 | CA_JOINT_Y_SET | ||
25 -5 | 050-79631-002 | JOINT_SPRING | ||
25 -6 | 050-79639-003 | CA_PAN_SET | ||
25 -7 | 050-75140-004 | RFID PCB UNIT SU | ||
25 -8 | 444-30008-100 | SENSOR LG248NL1 | ||
25 -9 | 050-79860-001 | WIRE HARNESS INK HOLD UNIT | ||
25 -10 | 050-79625-100 | SPRNG_SET | ||
25 -11 | 050-79620-000 | T_CLIP5 | ||
25 -12 | 052-75231-004 | CA HOLDER UNIT SU |

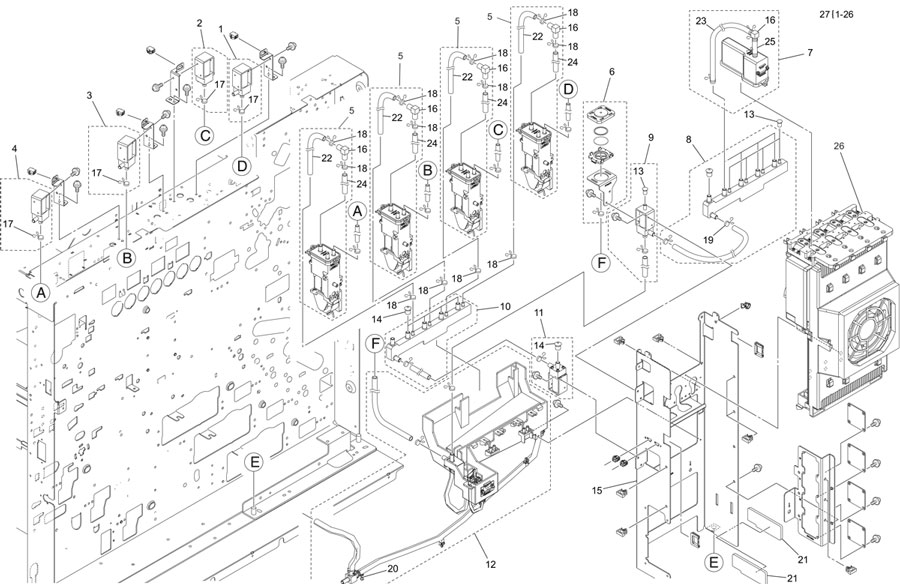

Ink Flow Unit Tower (1)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
26 -1 | 050-79615-104 | SOLENOID_WR2_B_SET | ||
26 -2 | 050-79616-208 | SOLENOID_WR2_C_SET | ||
26 -3 | 050-79617-204 | SOLENOID_WR2_M_SET | ||
26 -4 | 050-79618-200 | SOLENOID_WR2_Y_SET | ||
26 -5 | 052-75230-008 | NEGA-PRESS TANK 2 SU | ||
26 -6 | 050-79612-008 | PRESS. FILTER SET | ||
26 -7 | 052-75251-005 | PRESS TANK ASSY SET SU | ||
26 -8 | 052-75252-001 | PRESS AIR TANK SET SU | ||
26 -9 | 050-79610-102 | SOLENOID PRESS. SET | ||
26 -10 | 052-75253-008 | NEGA-PRESS AIR TANK SET SU | ||
26 -11 | 050-79611-206 | SOLENOID NEGA.-PRESS. SET | ||
26 -12 | 050-79603-009 | OF_PAN_ASSY | ||
26 -13 | 050-79991-009 | SOLENOID CAP F | ||
26 -14 | 050-79990-002 | HSL CAP VE | ||
26 -16 | 052-68035-100 | TUBE JOINT 7 | ||
26 -17 | 050-79621-007 | T_CLIP5_SFT | ||
26 -18 | 050-79623-000 | T_CLIP3 | ||
26 -19 | 050-79620-000 | T_CLIP5 | ||
26 -20 | 050-79622-003 | T_CLIP7 | ||
26 -21 | 052-68030-001 | INK ABSORPTIVE SHEET | ||
26 -22 | 052-68031-008 | TUBE LONG NEGA-PRESS TANK | ||
26 -23 | 052-68032-004 | TUBE LONG PRESS TANK | ||
26 -24 | 052-68033-000 | TUBE SHORT NEGA-PRESS TANK | ||
26 -25 | 052-68034-007 | TUBE SHORT PRESS TANK | ||
26 -27 | 052-75250-009 | INK SUPPLY UNIT SU |
Ink Flow Unit Tower (2)
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
27 -2 | 050-79608-000 | IL_FAN | ||
27 -3 | 050-79943-004 | HEAT_SINK_ |

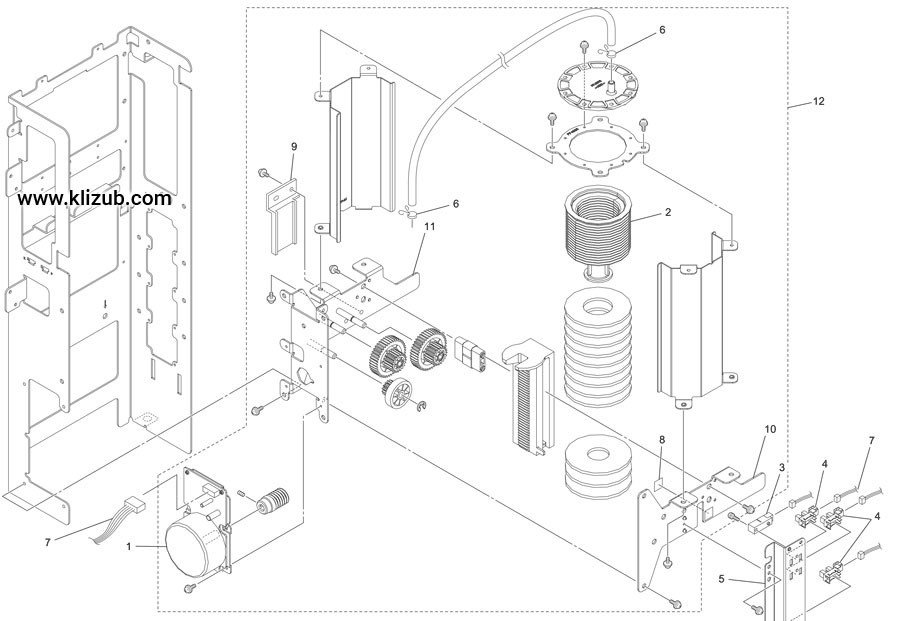

Bellows Unit
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
28 -1 | 050-79605-001 | BELLOWS_MOTOR | ||
28 -2 | 050-79604-005 | REG_BELLOWS | ||
28 -3 | 444-33010-008 | SENSOR PS119ED1 | ||
28 -4 | 444-30008-100 | SENSOR LG248NL1 | ||
28 -5 | 050-79609-007 | REG_SEN_BRACKET | ||
28 -6 | 050-79620-000 | T_CLIP5 | ||
28 -7 | 052-53004-101 | WIRE HARNESS TWRIF | ||
28 -12 | 050-79602-100 | BELLOWS_ASSY_SET |

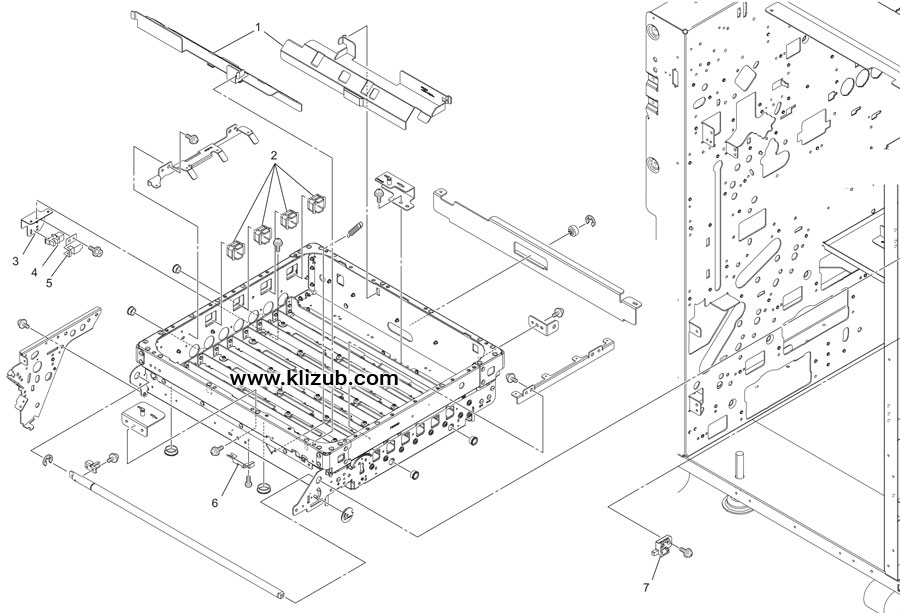

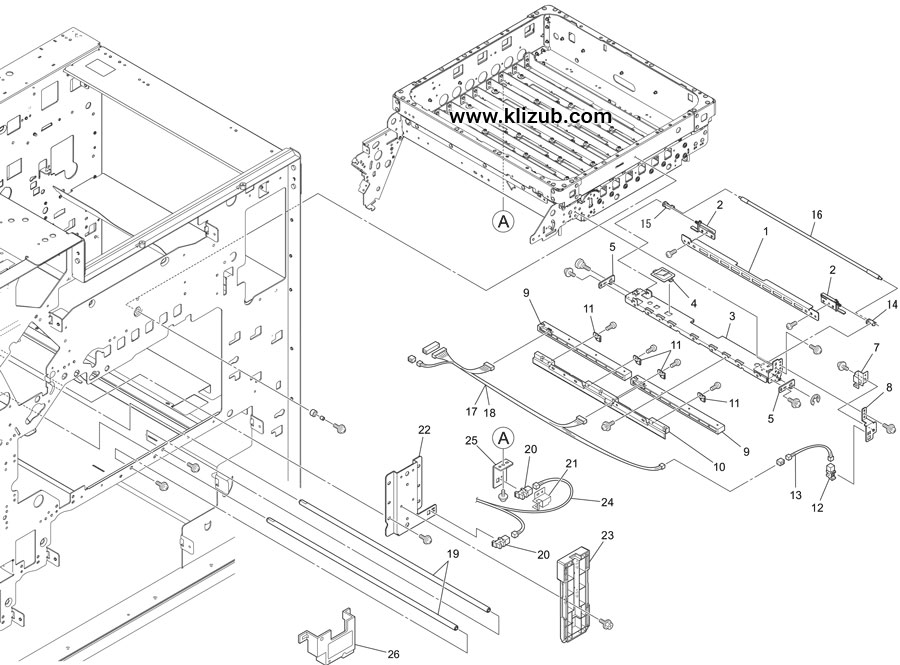

Head Carriage Area
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
29 -1 | 050-79707-009 | HH_WIRE_COVER | ||
29 -2 | 050-79669-000 | TUBE_GUARD | ||
29 -3 | 050-79677-002 | BRACKET_BP_SENSOR | ||
29 -4 | 444-30008-100 | SENSOR LG248NL1 | ||
29 -5 | 050-18014-108 | SENSOR COVER | ||
29 -6 | 050-79683-002 | COVER TOP EDGE SEN | ||
29 -7 | 050-79842-003 | HH_PURLL_KNOB |
Print Head Area CK
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
30 -1 | 050-79702-007 | INK_BUS_SET_C | Cyan 9,7 series | |
30 -2 | 050-79960-103 | HEAD_TUBE_RE | Cyan | |
30 -3 | 050-79002-005 | HEAD_CF1_SET | ||
30 -4 | 050-79003-001 | HDR PCB | CC9,7 series | |
30 -5 | 050-79661-009 | HDR_BRACKET_I_ASSY | ||
30 -6 | 050-79663-001 | THERMSTOR_HLDR | ||
30 -7 | 050-79791-204 | FFC_40CK | ||
30 -8 | 050-79792-200 | FFC_50CK | ||
30 -9 | 050-79659-004 | FFC_GUARD | ||
30 -10 | 050-79621-007 | T_CLIP5_SFT | ||
30 -11 | 050-79795-102 | OR2HDICRT_CBL | ||
30 -12 | 050-79701-000 | INK_BUS_SET_B | Black 9,7 series | |
30 -13 | 050-79706-002 | HEAD_TUBE | Black | |
30 -14 | 050-79004-008 | OR2HDR_PCB | CC3 series | |
30 -15 | 050-79897-002 | INK_BUS_SET_CA4 | Cyan 3 seirs | |
30 -16 | 050-79896-006 | INK_BUS_SET_BA4 | Black 3 series |

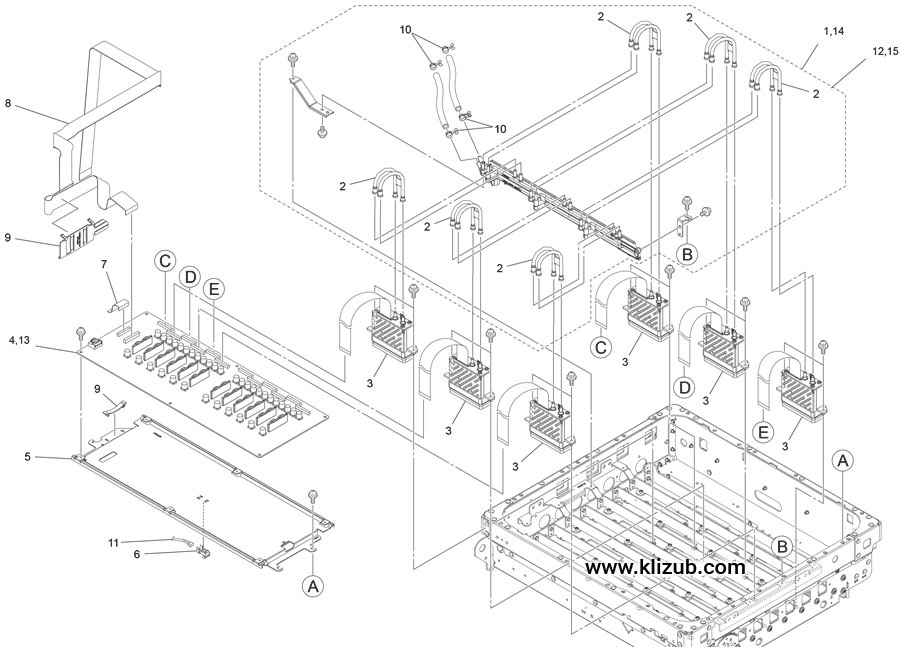

Print Head Area MY
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
31 -1 | 050-79703-003 | INK_BUS_SET_M | Magenta 9,7 series | |
31 -2 | 050-79706-002 | HEAD_TUBE | ||
31 -3 | 050-79002-005 | HEAD_CF1_SET | ||
31 -4 | 050-79003-001 | HDR PCB | CC9,7 series | |
31 -5 | 050-79661-009 | HDR_BRACKET_I_ASSY | ||
31 -6 | 050-79663-001 | THERMSTOR_HLDR | ||
31 -7 | 050-79793-207 | FFC_40MY | ||
31 -8 | 050-79794-203 | FFC_50MY | ||
31 -9 | 050-79659-004 | FFC_GUARD | ||
31 -10 | 050-79621-007 | T_CLIP5_SFT | ||
31 -11 | 050-79795-102 | OR2HDICRT_CBL | ||
31 -12 | 050-79704-000 | INK_BUS_SET_Y | Yellow 9,7 series | |
31 -13 | 050-79004-008 | OR2HDR_PCB | CC3 series | |
31 -14 | 050-79898-009 | INKBS_SET_MA4 | Magenta 3 series | |
31 -15 | 050-79899-005 | INKBS_SET_YA4 | Yellow 3 series |

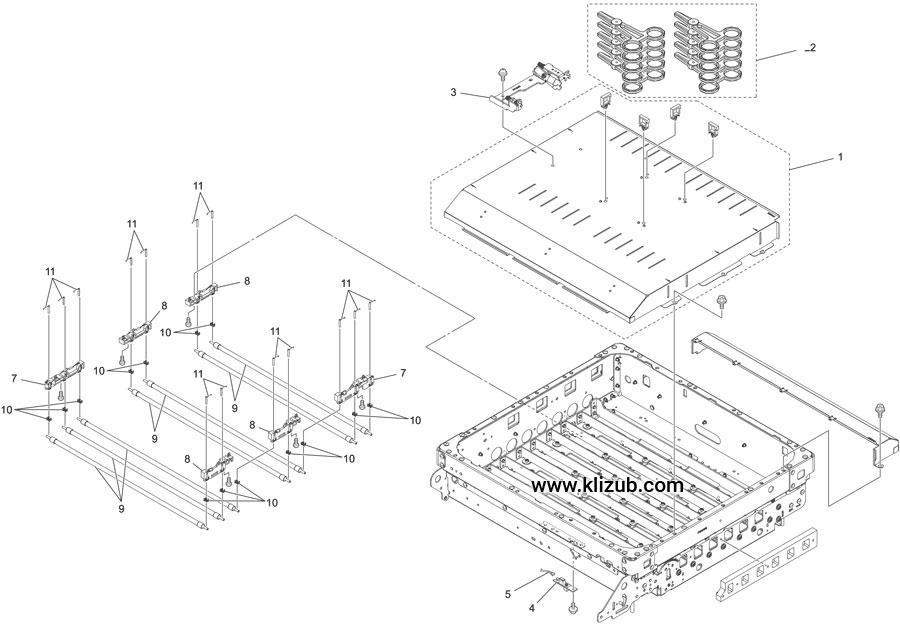

KG Roller Area
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
32 -1 | 050-79660-002 | C-COVER_I_ASSY | ||
32 -2 | 050-79665-004 | PLASTIC FORCEPS | ||
32 -3 | 050-79655-106 | HEAD_ADJUST_ASSY | ||
32 -4 | 444-43010-103 | RPR-220-PCB | ||
32 -5 | 050-79882-101 | WIRE HARNESS TOPSNS2 | ||
32 -7 | 052-68015-100 | KG BASE B | ||
32 -8 | 052-68014-103 | KG BASE A | ||
32 -9 | 052-68013-107 | KG ROLLER 8 | ||
32 -10 | 052-68040-007 | KG BEARING | ||
32 -11 | 052-68041-003 | KG SPRING | ||
32 -12 | 052-75242-006 | KG BASE B SU | ||
32 -13 | 052-75241-000 | KG BASE A SU |

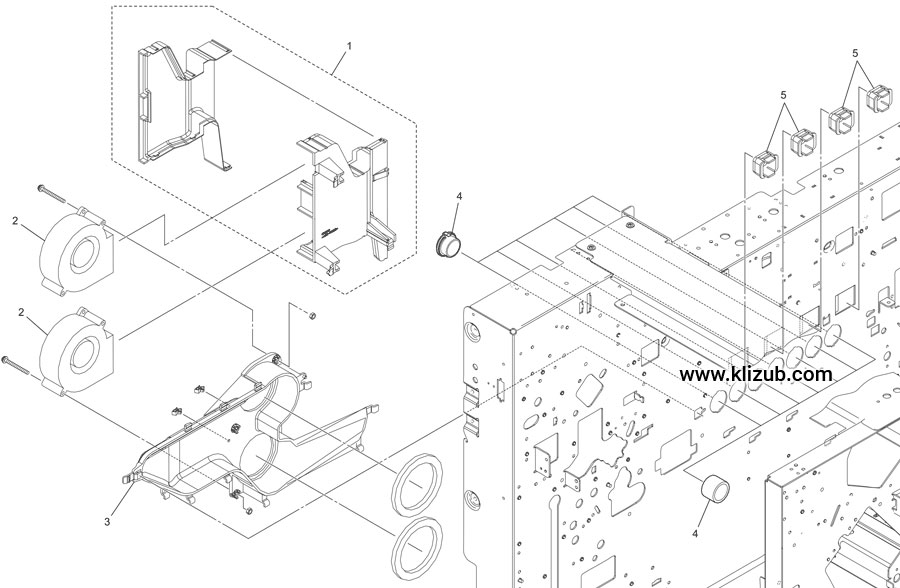

Head Cooling Fan
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
33 -1 | 050-79666-000 | EXHAUST_DUCT_ASSY | ||
33 -2 | 490-41014-104 | FAN E1033H24BYAZ | ||
33 -3 | 050-79667-007 | COOLING_DUCT_ASSY | ||
33 -4 | 050-79668-003 | COOLING_NOZZLE_SET | ||
33 -5 | 050-79669-000 | TUBE_GUARD |

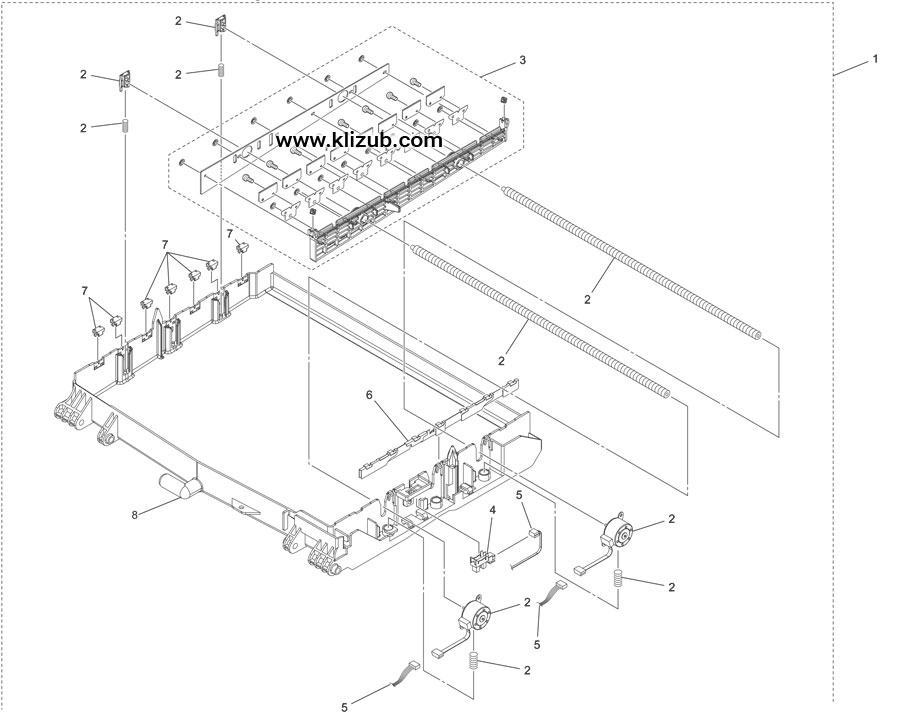

Maintenance Unit
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
34 -1 | 052-75232-108 | INK PAN UNIT SU | ||
34 -2 | 050-79641-008 | WIPE_MOTOR_SET | ||
34 -3 | 050-79653-006 | WIPE_ASSY | ||
34 -4 | 444-30008-100 | SENSOR LG248NL1 | ||
34 -5 | 050-79879-004 | WIRE HARNESS WIPMTRSNS | ||
34 -6 | 052-68003-004 | KG RETRACT PLATE R | ||
34 -7 | 052-68042-000 | KG LIFTER | ||
34 -8 | 050-84890-202 | INK PAN |

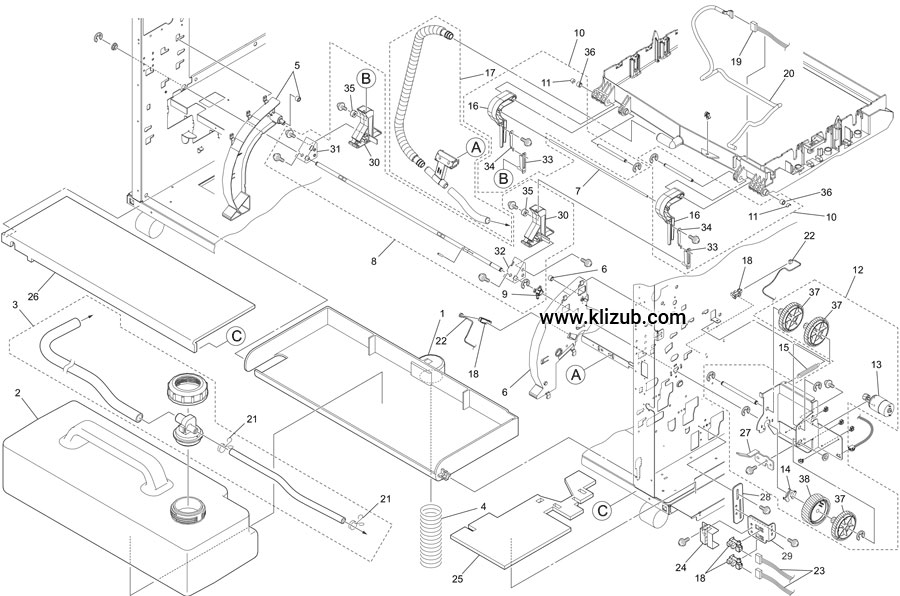

Waste Ink Tank
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
35 -1 | 050-79585-108 | WST_TANK_HOLDER | ||
35 -2 | 050-79583-105 | WST_TANK_SET | ||
35 -3 | 050-79584-004 | WST_CAP_SET | ||
35 -4 | 050-79586-007 | WST_TANK_SPRING | ||
35 -5 | 050-79644-007 | GUIDE_PLATE_FR_ASSY | ||
35 -6 | 050-79645-003 | GUIDE_PLATE_RR_ASSY | ||
35 -7 | 050-85374-003 | STAY | ||
35 -8 | 052-75234-003 | ARM SHAFT SET SU | ||
35 -9 | 050-79647-006 | ARM_BEARING | ||
35 -10 | 052-75233-007 | SLIDER SET SU | ||
35 -11 | 050-79643-000 | 3ERING | ||
35 -12 | 052-75235-000 | INK PAN DRIVE MOTOR SET SU | ||
35 -13 | 052-75236-006 | INK PAN DRIVE MOTOR SU | ||
35 -14 | 050-79651-003 | DRIVE_BEARING | ||
35 -15 | 050-79650-007 | DRIVE_SPRING | ||
35 -16 | 052-68004-000 | MAINTENANCE SLIDER | ||
35 -17 | 050-79654-207 | EXIT_HOSE_ASSY | ||
35 -18 | 444-30008-100 | SENSOR LG248NL1 | ||
35 -19 | 050-79879-004 | WIRE HARNESS WIPMTRSNS | ||
35 -20 | 050-79878-202 | WIRE HARNESS WIPIF | ||
35 -21 | 050-79622-003 | T_CLIP7 | ||
35 -22 | 050-79884-008 | WIRE HARNESS MEINPOSSNS | ||
35 -23 | 050-79859-003 | WIRE HARNESS MENTIF | ||
35 -24 | 052-68039-009 | SENSOR COVER PLATE WST TANK | ||
35 -25 | 052-10005-007 | INK ABSORPTIVE SHEET RR | ||
35 -26 | 052-10006-003 | INK ABSORPTIVE SHEET TANK | ||
35 -27 | 052-68027-000 | GUIDE R TRAY RAIL | ||
35 -28 | 050-68006-009 | SNR PLATE A | ||
35 -30 | 052-68007-107 | MAINTENANCE ARM | ||
35 -31 | 052-68006-100 | ARM PLATE F | ||
35 -32 | 052-68008-103 | ARM PLATE R | ||
35 -33 | 052-68026-004 | ARM GUIDE MAINTENANCE | ||
35 -34 | 052-68028-007 | GUIDE HOLDING | ||
35 -35 | 030-14133-002 | COLLAR SLIDE RACK P-F-T | ||
35 -36 | 050-84616-003 | P-ROLL-RING | ||
35 -37 | 651-00079-008 | HELICAL GEAR M0.8X78+M0.8X15 | ||
35 -38 | 651-00080-103 | HELICAL GEAR M0.8X78X22 |

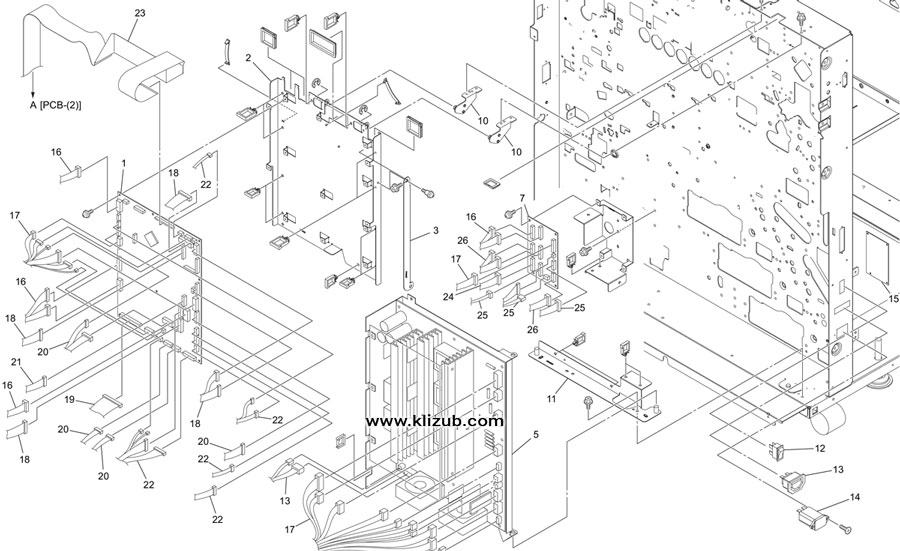

Electrical Components Area
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
36 -1 | 052-75001-009 | ENGINE CONTROL PCB SU | ||
36 -2 | 050-79596-002 | PCB_PLATE | ||
36 -3 | 050-79595-006 | ARM | ||
36 -5 | 052-50007-207 | POWER SUPPLY PS25-NWW | ||
36 -7 | 052-50005-000 | I-PF PCB | ||
36 -10 | 050-79590-004 | HINGE | ||
36 -11 | 050-79594-000 | PS_BRA_ASSY | ||
36 -12 | 052-53005-000 | MAIN POWER SW | ||
36 -13 | 050-79888-003 | WIRE HARNESS SCANP | ||
36 -14 | 052-53014-000 | INLET | ||
36 -15 | 050-50903-208 | PF-RELAY-PCB | ||
36 -16 | 050-79861-105 | WIRE HARNESS RFDRV | ||
36 -17 | 052-53003-105 | WIRE HARNESS PSUNIT | ||
36 -18 | 052-53004-101 | WIRE HARNESS TWRIF | ||
36 -19 | 050-79868-207 | WIRE HARNESS RRUACT | ||
36 -20 | 052-53008-204 | WIRE HARNESS RRUSNC | ||
36 -21 | 052-53004-101 | WIRE HARNESS TWRIF | ||
36 -22 | 050-79863-400 | WIRE HARNESS FRNT | ||
36 -23 | 052-53007-100 | WIRE HARNESS IPCONN3 | ||
36 -24 | 050-79869-106 | WIRE HARNESS IPFTSZ | ||
36 -25 | 050-79870-104 | WIRE HARNESS IPFEVA | ||
36 -26 | 052-53010-101 | WIRE HARNESS I-PFTP |

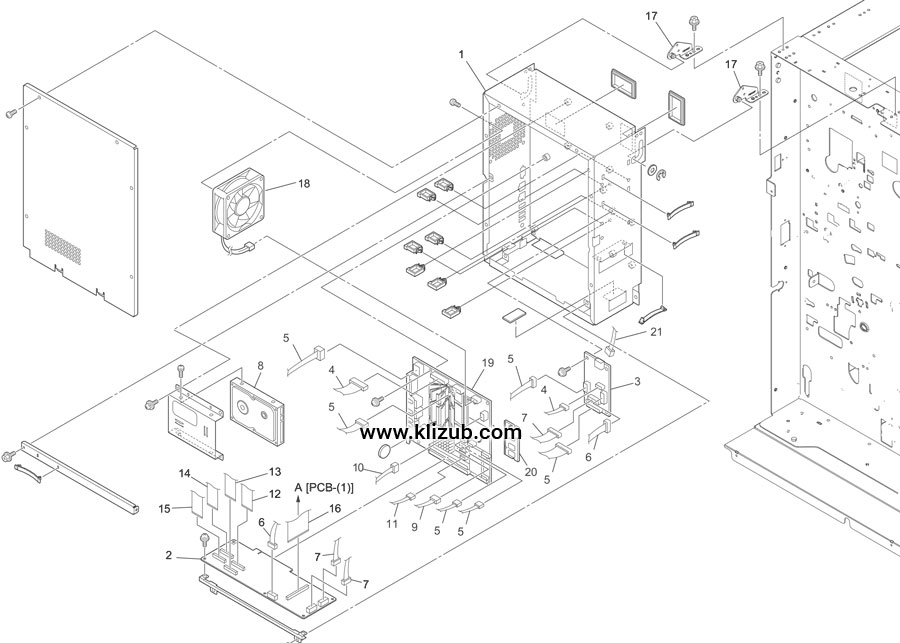

PMS Unit
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
37 -1 | 052-75227-104 | CONTROLLER PCB UNIT SU | ||
37 -2 | 052-75254-004 | IP PCB ASSY SU | ||
37 -3 | 052-50004-003 | DECOUPLE-PCB | ||
37 -4 | 052-53012-007 | WIRE HARNESS CTL-DECOUPLE | ||
37 -5 | 052-53013-100 | WIRE HARNESS 2 CTL-DECOUPLE | ||
37 -6 | 052-53003-105 | WIRE HARNESS PSUNIT | ||
37 -7 | 052-53002-109 | WIRE HARNESS PNL | ||
37 -8 | 052-75522-009 | HDD CC 2 SU | ||
37 -9 | 052-75265-006 | WIRE HARNESS SATA SIGNAL | ||
37 -10 | 052-75266-002 | WIRE HARNESS HDD POWER | ||
37 -11 | 052-53001-102 | WIRE HARNESS USBM | ||
37 -12 | 050-79793-207 | FFC_40MY | ||
37 -13 | 050-79794-203 | FFC_50MY | ||
37 -14 | 050-79791-204 | FFC_40CK | ||
37 -15 | 050-79792-200 | FFC_50CK | ||
37 -16 | 052-53007-100 | WIRE HARNESS IPCONN3 | ||
37 -17 | 050-79590-004 | HINGE | ||
37 -18 | 052-75264-000 | FAN PMS | ||
37 -19 | 052-75261-000 | PMS PCB | ||
37 -20 | 052-75262-007 | MEMORY 1GB | ||
37 -21 | 050-53954-105 | WIRE HARNESS LVDS |

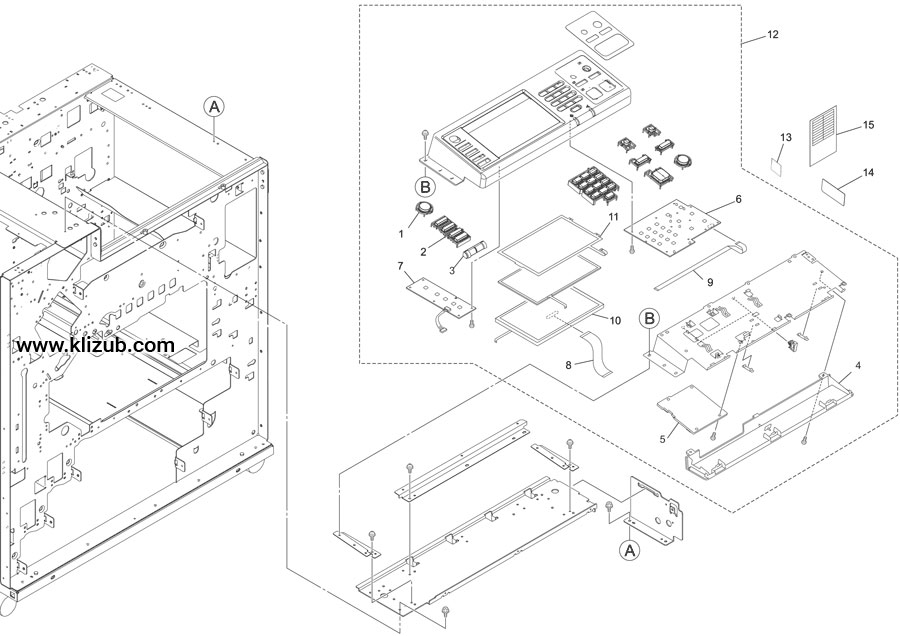

Operation Panel Area
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
38 -2 | 050-37021-000 | FUNCTION/COUNTER KEY | ||
38 -3 | 050-37017-002 | COVER START/STOP LAMP | ||
38 -4 | 050-37002-005 | COVER PANEL LOWER | ||
38 -5 | 052-75256-201 | PNL CTL PCB | ||
38 -6 | 052-75257-003 | TEN KEY PCB | ||
38 -7 | 052-75258-000 | MODE KEY PCB | ||
38 -8 | 052-75259-006 | LCD FFC | ||
38 -9 | 052-75260-004 | TEN KEY FFC | ||
38 -10 | 052-75267-009 | LCD ASSY | ||
38 -11 | 052-75268-005 | TOUCH PANEL ASSY | ||
38 -12 | 052-75207-103 | PANEL UNIT SU | ||
38 -13 | 050-37007-007 | SHEET BLIND | ||
38 -14 | 050-79894-100 | SEAL USB CAUTION | ||
38 -15 | 050-37033-105 | SEAL FUNCTION |

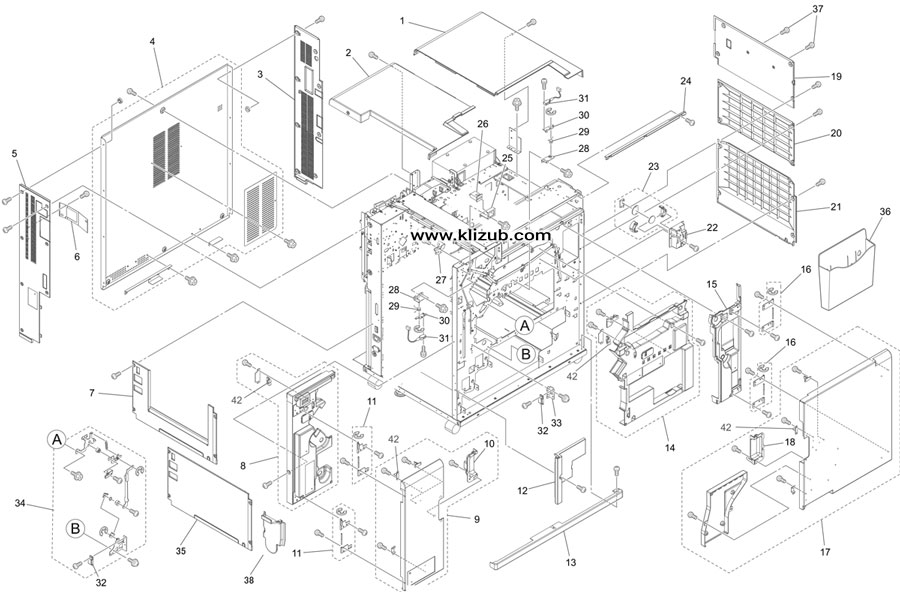

Cover Area
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
39 -1 | 050-79764-002 | COVER_TOP_R | ||
39 -2 | 050-79763-006 | COVER_TOP_L | ||
39 -3 | 052-34021-003 | COVER REAR R | ||
39 -4 | 050-79782-000 | COVER_REAR_M_AS | ||
39 -5 | 050-79761-100 | COVER_REAR_L | ||
39 -6 | 050-79765-009 | BRACKET_GND | ||
39 -7 | 050-79768-008 | COVER_LS_L | ||
39 -8 | 052-75243-002 | COVER INNER L ASSY SU | ||
39 -9 | 052-75246-001 | FRONT DOOR R ASSY SU | ||
39 -10 | 052-34018-100 | KNOB L | ||
39 -11 | 050-79766-005 | HINGE_L_ASSY | ||
39 -12 | 050-79785-000 | COVER_INNER_LOW | ||
39 -13 | 050-79773-001 | COVER_TR_LOW | ||
39 -14 | 052-75247-105 | COVER INNER M ASSY SU | ||
39 -15 | 052-75248-004 | COVER INNER R ASSY SU | ||
39 -16 | 050-79776-000 | HINGE_R_ASSY | ||
39 -17 | 050-79771-106 | COVER_RF_ASSY | ||
39 -18 | 050-79772-102 | KNOB_R | ||
39 -19 | 050-79778-003 | COVER_R_SIDE | ||
39 -20 | 050-79777-007 | COVER_EXIT | ||
39 -21 | 050-79779-107 | COVER_WST | ||
39 -22 | 050-79788-009 | RF_HOUSING | ||
39 -23 | 050-75140-004 | RFID PCB UNIT SU | ||
39 -24 | 050-79780-008 | COVER_INNER_INK | ||
39 -25 | 050-79787-002 | BRACKET_COUNT | ||
39 -26 | 492-00001-108 | COUNTER MZ-775-DC24V 117 | ||
39 -27 | 050-79786-103 | BRACKET_TOP_L | ||
39 -28 | 050-34016-005 | BRACKET 1 SAFETY SW | ||
39 -29 | 023-28403-105 | SPRING SAFETY SW | ||
39 -31 | 048-53018-100 | SAFTY SW | ||
39 -32 | 660-00002-004 | MAGNET CATCH SM50-P | ||
39 -33 | 050-79789-005 | BRACKET MCATCH | ||
39 -34 | 050-79790-003 | COVER_LOCK_ASSY | ||
39 -36 | 050-36006-007 | CASE USER GUIDE | ||
39 -37 | 635-10005-203 | STEPPED SCREW F6X7.2 M3X4 | ||
39 -39 | 052-75244-009 | FRONT DOOR L ASSY SU | ||
39 -40 | 052-75246-001 | FRONT DOOR R ASSY SU | ||
39 -41 | 050-75141-000 | SAFETY SW ASSY SU | ||
39 -42 | 660-05112-100 | CATCH TL-117 |

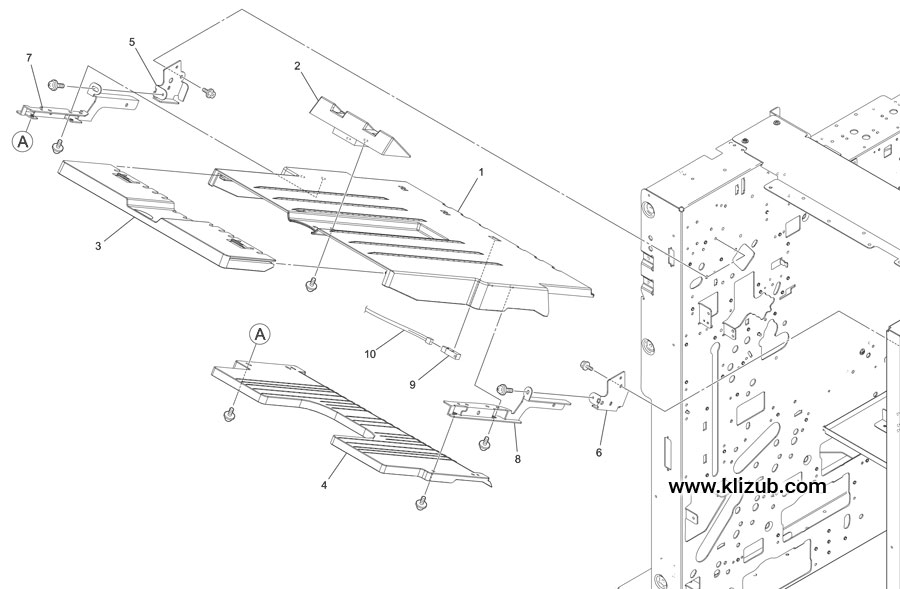

Face Down Paper Ejection Tray
Ref. | Партс код | Наименование | Примечание | |
---|---|---|---|---|
40 -1 | 050-62004-101 | FACE_DOWN_TRAY | ||
40 -2 | 052-62020-004 | SUPPORT TRAY FD | ||
40 -3 | 050-62183-006 | FACE_DOWN_SUB_TRAY | ||
40 -4 | 050-62007-003 | SWITCHBACK_GUIDE_INNER | ||
40 -5 | 050-62182-107 | BRACKET FD_TRAY_HOLD_R | ||
40 -6 | 050-62181-003 | BRACKET FD_TRAY_HOLD_F | ||
40 -7 | 050-62006-007 | BRACKET FD_TRAY_R | ||
40 -8 | 050-62005-000 | BRACKET FD_TRAY_F | ||
40 -9 | 444-33013-007 | SENSOR PS124TD1 | ||
40 -10 | 050-62903-203 | WIRE HARNESS FACE_DOWN_TRAY |
/25.02.2020/
